SOLITEX WELDANO 3000
Ecran de sous-toiture soudable ouvert à la diffusion
Avantages
- Etanchéité fiable de la jonction : soudage homogène
- Haute sécurité au travail : surface antidérapante et résistante à l’abrasion
- Protège la paroi d’une humidification : ouvert à la diffusion de vapeur d’eau et étanche à la pluie battante et à la grêle
- Facile à travailler: extrêmement robuste et résistant à la déchirure
- Maintient les parois au sec même pendant la phase de construction : résistance maximale à la pluie battante grâce au film monolithique
Domaine d'utilisation
À utiliser comme écran de sous-toiture ouvert à la diffusion, permettant un soudage homogène, pour des toitures en climat de montagne ou des toitures faiblement inclinées à partir de 3°. Convient à la pose sur des supports résistants à la pression, comme une volige, des panneaux dérivés du bois ou de sous-toiture en fibres de bois.
Consignes de mise en oeuvre
Etapes de pose sur le chantier

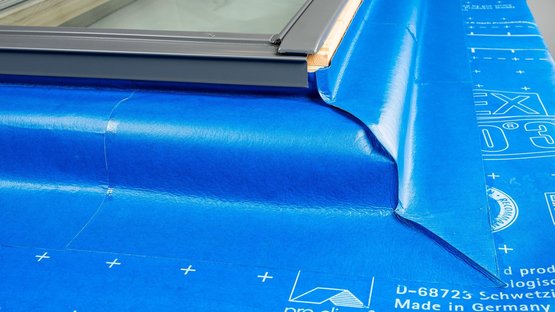

Raccord fenêtre de toiture en pente

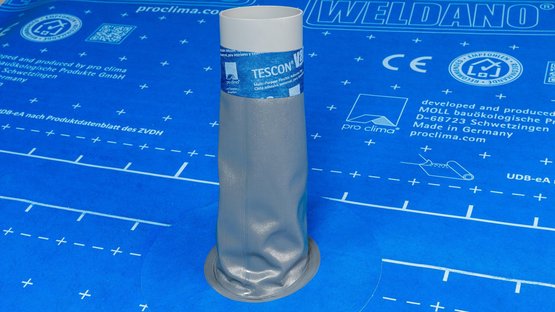

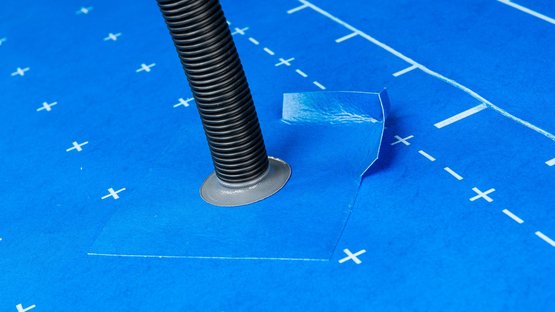

Etapes de pose : passages de conduits
Supports
Convient à la pose sur un support résistant à la pression qui garantit une pression de fixation suffisante au début du soudage, par exemple un voligeage, des panneaux dérivés du bois et des panneaux denses de sous-toiture en fibres de bois.
Le support doit être sec, à l’abri du gel, propre et dépourvu d’arêtes vives ou d’éléments pointus. Les écrans doivent être dépourvus de substances antiadhésives (par exemple graisse ou silicone).
Avant le soudage, nettoyez l’écran SOLITEX WELDANO 3000 avec un chiffon. Il est recommandé de vérifier de manière aléatoire la résistance des raccords soudé.
Conditions générales
SOLITEX WELDANO 3000 est à dérouler parallèlement à l’égoût. D’une manière générale, il faut garantir l’écoulement libre de l’eau. Eviter les joints en croix. Réaliser les joints éventuels par décalage du bord des écrans.
Pour la protection de la construction durant la phase de construction, les écrans de sous-toiture SOLITEX WELDANO 3000 peuvent être exposés aux intempéries pendant maximum 4 mois en France (par exemple pour servir de couverture provisoire).
Dans ce cas, la pente du toit doit atteindre au moins 3°. A cet égard, il convient de respecter la réglementation et les dispositions nationales.
La fixation ne peut pas se faire dans la surface ni dans des zones de convergence d’eau (par exemple au niveau des noues). Nous recommandons l’utilisation de moyens de fixation résistant à la corrosion.
L’assemblage par soudage des bords des écrans se fait à l’aide du solvant de soudage WELDANO TURGA ou d’un appareil à air chaud. La zone de soudage doit être sèche, à l’abri du gel, dépoussiérée et dégraissée. En cas de salissures tenaces (par exemple de l’huile), humidifier légèrement un chiffon avec du solvant WELDANO TURGA et maroufler la surface pour éliminer les salissures. Les deux faces de l’écran peuvent être soudées et conviennent comme couche extérieure.
L’assemblage à l’aide solvant est possible à partir de 0 °C. Tenir compte des risques mentionnés sur le pot.
En cas d’utilisation d’appareils à air chaud, nous recommandons une température de mise en oeuvre d’environ 220 à 280 °C, selon la température ambiante et le vent. Vérifier le réglage en réalisant un essai de soudage sur un échantillon. Pour les cordons de soudure des surfaces, une buse d’une largeur de 40 mm s’est avérée efficace. Pour les raccords de détail, une buse de 20 mm est parfois plus pratique.
Conseil : après une durée d'exposition aux intempéries supérieure à 2 mois, la surface de membrane exposée est à poncer sur une faible épaisseur de 2-3 µm au papier de verre (granulométrie 150 - 250) pour obtenir une surface lisse et réactive. Le procédé de soudage peut ensuite être réalisé à l'air chaud ou avec le solvant WELDANO TURGA.
La manchette pour conduits WELDANO ROFLEX convient aux conduits d’un diamètre entre 90 et 125 mm, pour des pentes de 3° à 25°.
La variante WELDANO ROFLEX PLUS est adaptée pour des pentes jusque 50°.
Au lieu d’utiliser les préformés du système WELDANO ROFLEX, WELDANO INVEX et WELDANO INCAV, vous pouvez aussi découper ces éléments à dimension dans un bout d’écran SOLITEX WELDANO 3000.
Important : dans le cas d’une sous-toiture étanche à l’eau, les contre-lattes doivent être sèches et les deux arêtes hautes doivent être chanfreinées (≥ 3 mm). L’idéal est l’utilisation de bois de construction sec, abouté et contre-collé (type Duo ou KVH).
Autres conditions générales pour l’Allemagne :
En fonction du degré d’exigence de la mesure de protection supplémentaire, la réalisation de la sous-toiture sera étanche à la pluie ou à l’eau (selon les prescriptions de la Fédération allemande des artisans-couvreurs).
Sous-toiture étanche à la pluie : les contre-lattes sont posées par-dessus l’écran de sous-toiture.
Sous-toiture étanche à l’eau : les contre-lattes sont intégrées à la couche d’étanchéité. Dans ce cas, l’écran de sous-toiture est amené par-dessus les contre-lattes ou la bande d’étanchéité SOLITEX WELDANO-S 3000 est posée par-dessus la contre-latte et soudée de part et d’autre avec l’écran de sous-toiture.

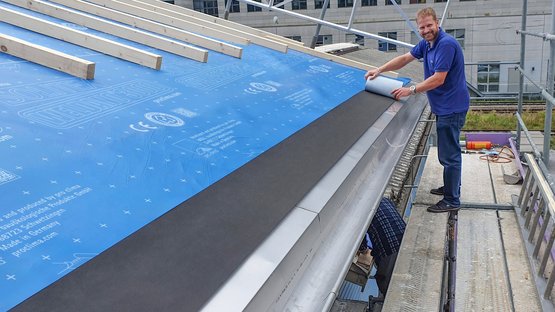

Au niveau de la tôle d’égoût, le raccord de l’écran de sous-toiture SOLITEX WELDANO 3000 sera étanche au vent et à l’eau. Dans ce cas, la tôle d’égoût peut servir de larmier ou de bavette menant à la gouttière.
Pour protéger durablement l’écran de sous-toiture de l’ensoleillement direct, choisir la largeur de la tôle d’égoût en fonction de la pente du toit et de l’orientation de la paroi,
ou posée le bande de raccord autocollante sur toute la surface SOLTEMPA sur le raccord au pied de versant.
Conditions générales pour la Suisse :
Pour de fortes contraintes (pente inférieure à 10° par exemple), il est entre-autre nécessaire de protéger les contre-lattes en les intégrant au système soudé (avec SOLITEX WELDANO 3000 ou les bandes SOLITEX WELDANO-S 3000).
D’après la SIA 232/1, l’eau ne doit pas stagner sur la sous-toiture pour des sollicitations extraordinaires au niveau de la gouttière ou d’un élément adjacent, il faut assurer son bon écoulement. Afin de protéger durablement l’écran de sous-toiture des rayons solaires directs, choisir une bavette plus ou moins large en fonction de la pente et de l’orientation ou posée le bande de raccord autocollante sur toute la surface SOLTEMPA sur le raccord au pied de versant.
Dans les zones à risque de refoulement d’eau, de formation de glace ou de congère, utiliser une membrane pour toiture plate en lieu et place de SOLITEX WELDANO 3000.
SOLITEX WELDANO® Service de découpe et de soudage
Formulaire pour le découpage et soudage disponible sous Téléchargements.
Accélérez et simplifiez encore l’étanchéité de vos toitures

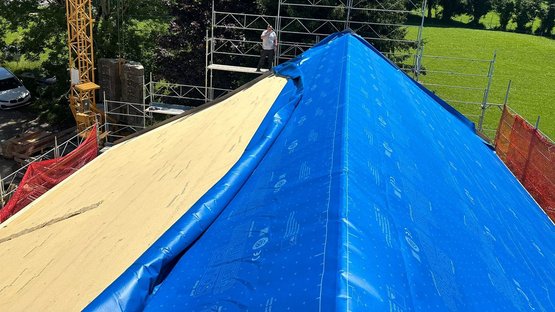

Vous prévoyez de réaliser une toiture avec un écran de sous-toiture composé de lés assemblés par soudage homogène.
Dans ce cas, vous n’avez plus à vous occuper du soudage des lés ni de leur découpe.
A partir d’une superficie du toit de 50 m², pro clima se charge pour vous de la préparation de l’écran de sous-toiture SOLITEX WELDANO 3000 : une préparation automatisée, très efficace, pour une étanchéité fiable, à un prix juste.
Cela permet de gagner du précieux temps de montage sur le chantier et de moins dépendre des conditions météorologiques.
Pour obtenir un devis, envoyez-nous simplement votre plan et / ou description du toit par e-mail.
Outre les formes de toit standards en forme de L et carrées, nous vous offrons aussi la possibilité de souder les écrans de soustoiture pour des formes de toit particulières, par exemple avec le prédécoupage des noues.
Avantages
- Montage accéléré, grâce au gain de temps sur le chantier
- Ecrans coupés à dimension et soudés selon votre projet, livrés directement sur le chantier
- Réalisation fiable et homogène, grâce au soudage industriel des jonctions.
- Moins de dépendance aux conditions climatiques sur le chantier : aucun soudage par temps humide, protection plus rapide contre les intempéries
- Possible à partir d’une superficie du toit de 50 m²

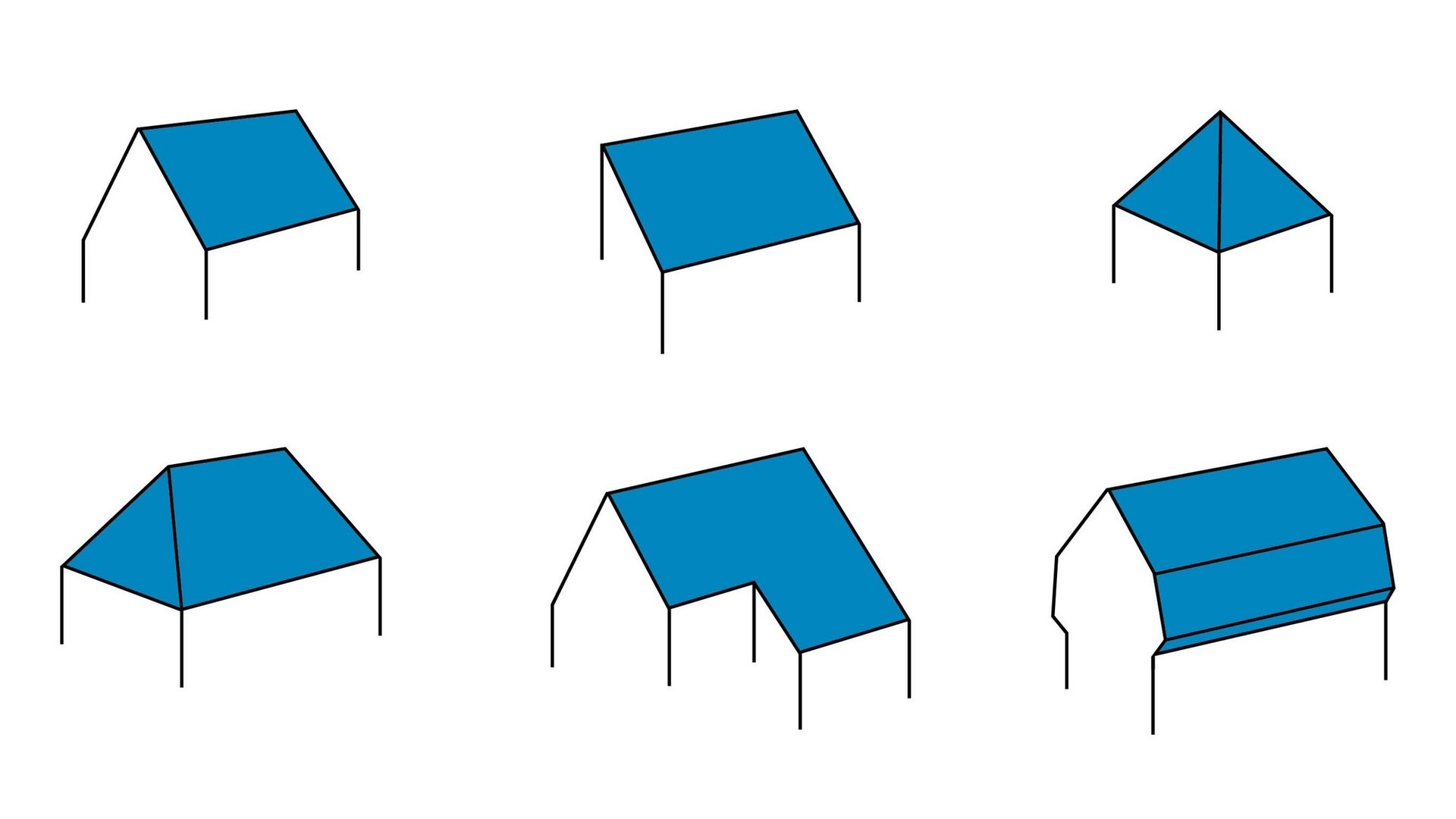

1. Votre forme de toit
De quelle forme de toit s’agit-il ?
Toits 2 pans, 1 pan pyramidal, etc.
Veuillez nous indiquer la forme du toit et dessiner la vue en élévation de votre toit, avec les vraies longueurs et superficies.
A cet égard, veuillez tenir compte également des formes particulières, comme par exemple les noues adjacentes, etc.
2. Indications concernant la longueur de l’égoût et de la rive
Veuillez indiquer sur votre plan les dimensions de la rive et du pied de versant ainsi que toutes les dimensions à prendre en compte, dont la longueur des noues, pour déterminer la superficie totale.

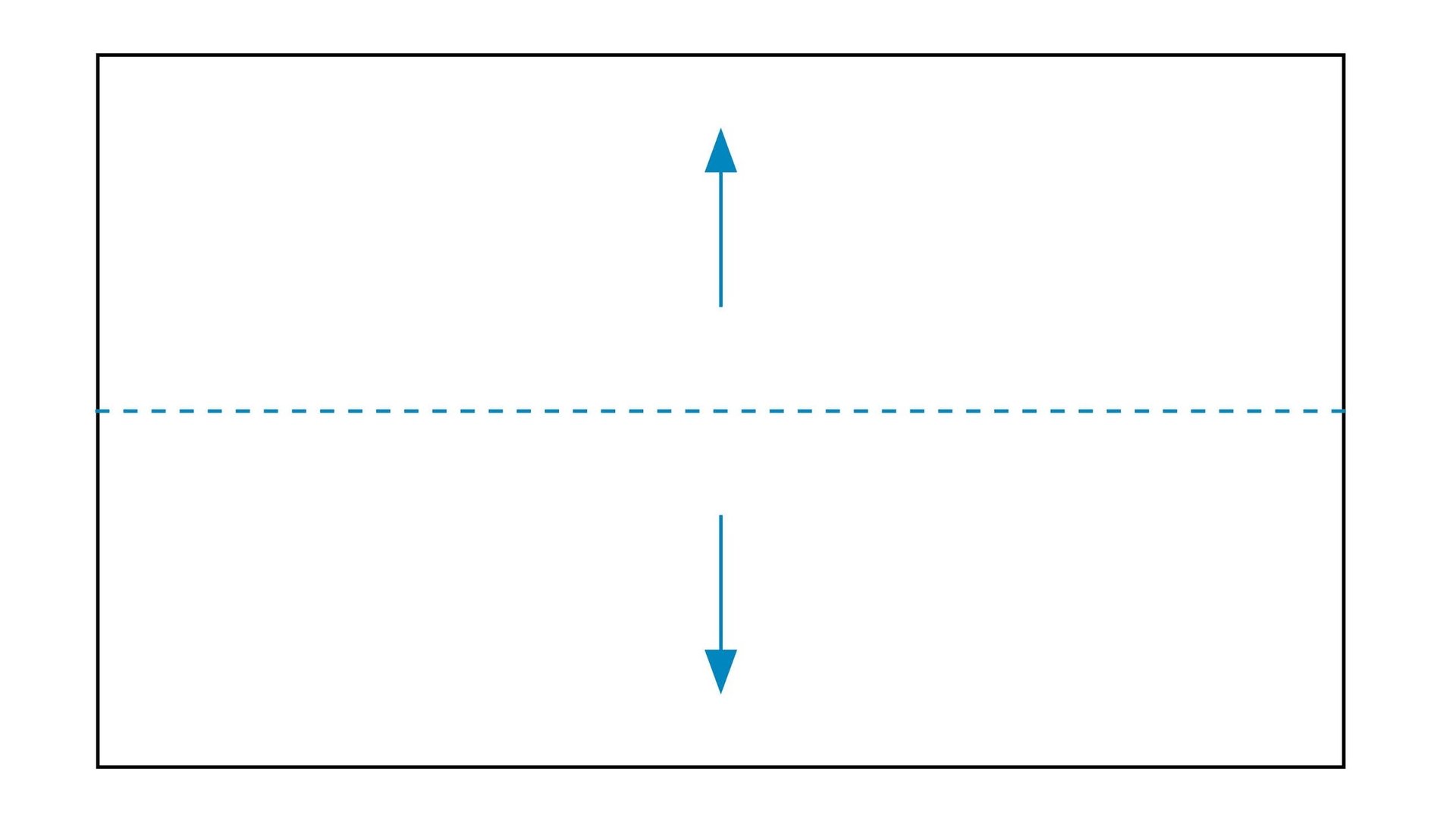

3. Indications concernant la position du faîtage et le sens d’écoulement des eaux
Sur votre plan, veuillez marquer la position de votre faîtage par une ligne et le sens d’écoulement des eaux par une flèche.

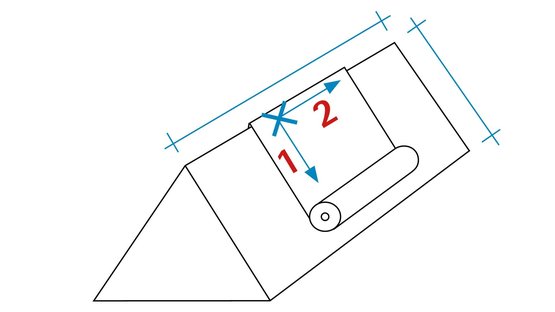

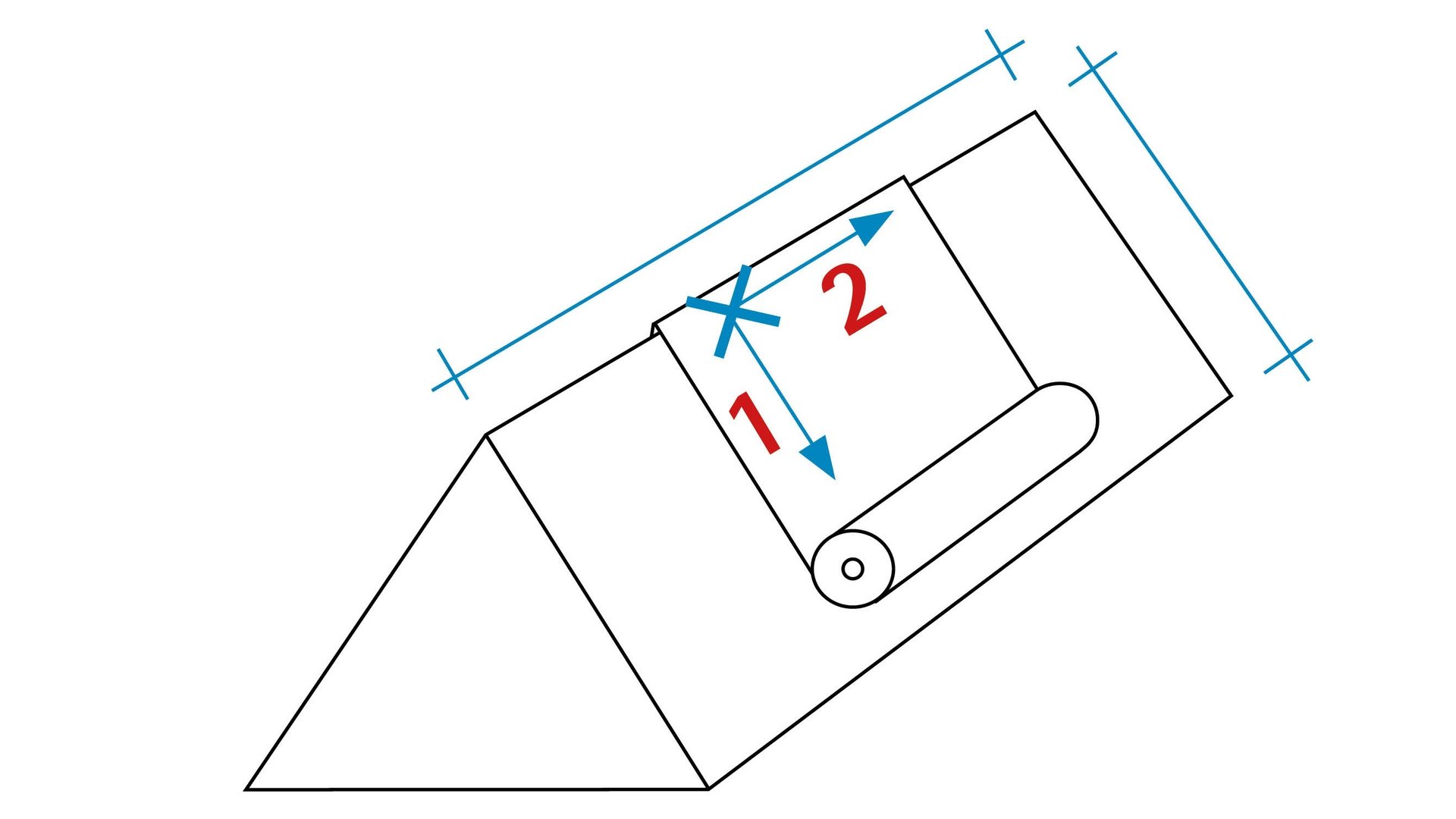

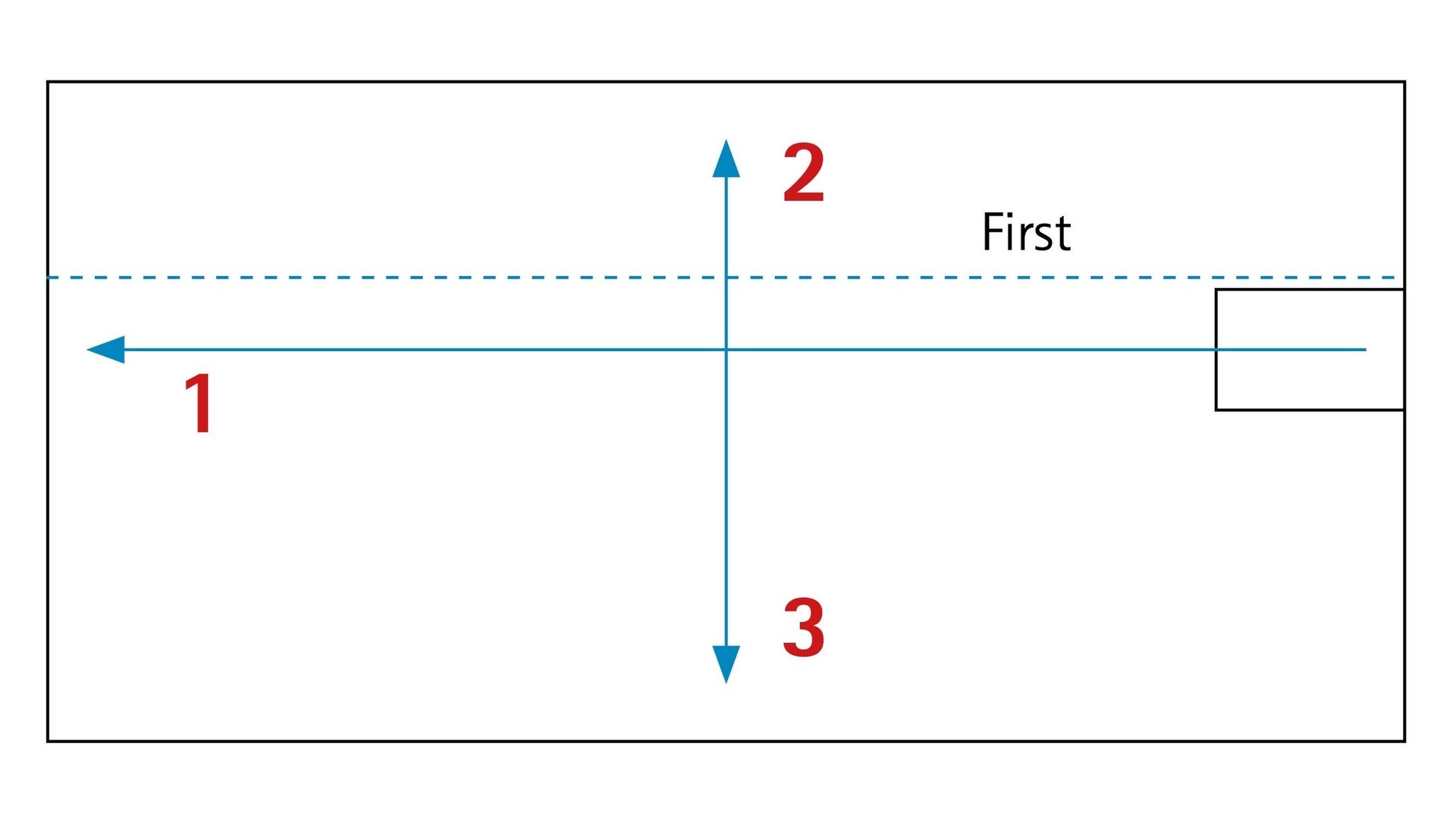

4. Indications concernant le positionnement et le sens de déroulement (longitudinal et transversal)
L’écran préparé vous est habituellement livré sur votre chantier dans un paquet roulé dans les deux sens.
Vous avez prévu une position, un sens et un ordre de déroulement précis ?
Dans ce cas, veuillez marquer d’une croix le point de positionnement prévu.
Quant aux sens de déroulement ultérieurs, indiquez-les de préférence par des flèches numérotées selon l’ordre de déroulement (1, 2).
L’exemple suivant peut vous servir de référence.
Formulaire pour le découpage et soudage :
Vous trouverez le formulaire sous Téléchargements.
