L’étanchéité à l’air est prescrite par la norme RT 2012 et est de nouveau présente dans la RE 2020, elle apparait également dans de nombreux DTU. La raison en est simple : pour que les bâtiments isolés soient énergétiquement efficaces et en mesure de garantir confort et protection contre les dégâts liés à l’humidité, ils doivent être construits de façon étanche. pro clima propose donc un système complet avec des solutions pour les surfaces, les raccords, le collage et les exigences spéciales. En outre, les poseurs et les architectes ont accès à des services complets tels que l’assistance technique, les tests des éléments de construction, des évaluations en matière de physique du bâtiment et des formations sur place.
1. Collecter les informations générales
Le concept de base résume les principales informations générales concernant le projet de construction. Il s’agit, par exemple, de l’emplacement, de la méthode de construction, des programmes et objectifs de financement, des informations relatives à la domotique, etc.
2. Définir les étapes générales du projet
Dans une première étape de conception, on détermine les étapes générales concernant l’enveloppe du bâtiment étanche à l’air et on le représente par exemple dans des plans en coupe et de base du bâtiment. L’enveloppe du bâtiment étanche à l’air comprend idéalement le volume du bâtiment qui sera à l’avenir chauffé.
3. Déterminer l’étanchéité à l’air dans le procédé de construction
Ensuite, on définit le procédé de construction de tous les éléments pertinents de l’enveloppe du bâtiment, tels que le toit, les murs extérieurs, le plancher de séparation avec le sous-sol, etc. On détermine également quelles couches jouent le rôle d'étanchéité à l’air précisément. Dans le cas d’un plancher bas, il pourrait s’agir de la dalle en béton armé ; pour les murs extérieurs en maçonnerie, de l’enduit intérieur. On organise le tout sous forme de tableau, de description détaillée ou d’annotation dans les plans en coupe et de base.
4. Déterminer le pourtour de l’étanchéité à l’air et marquer les détails particuliers

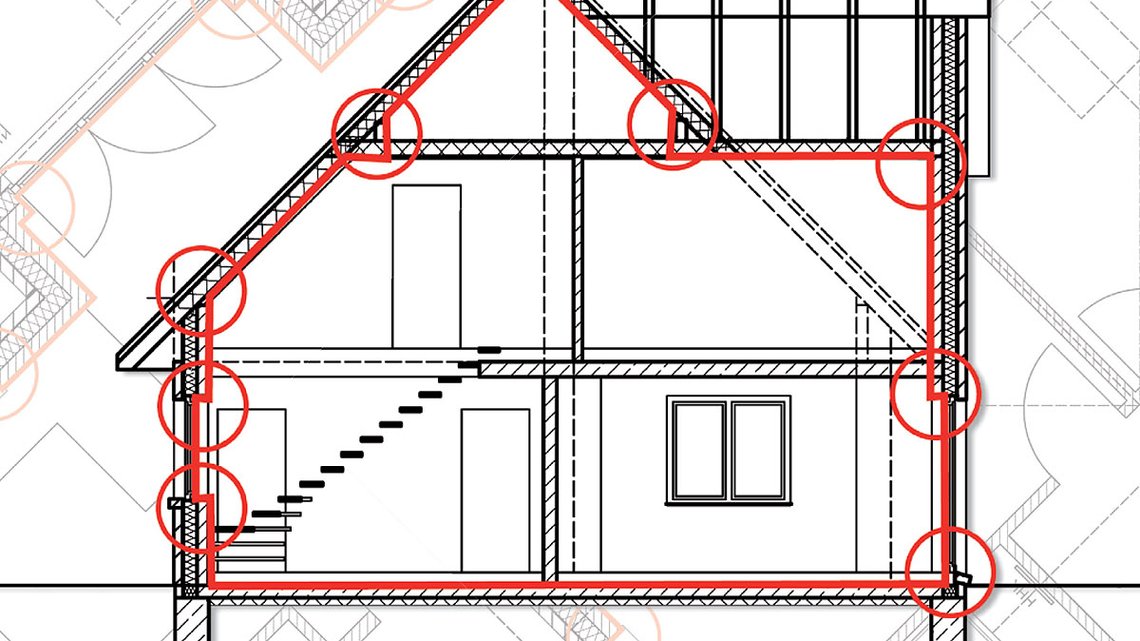

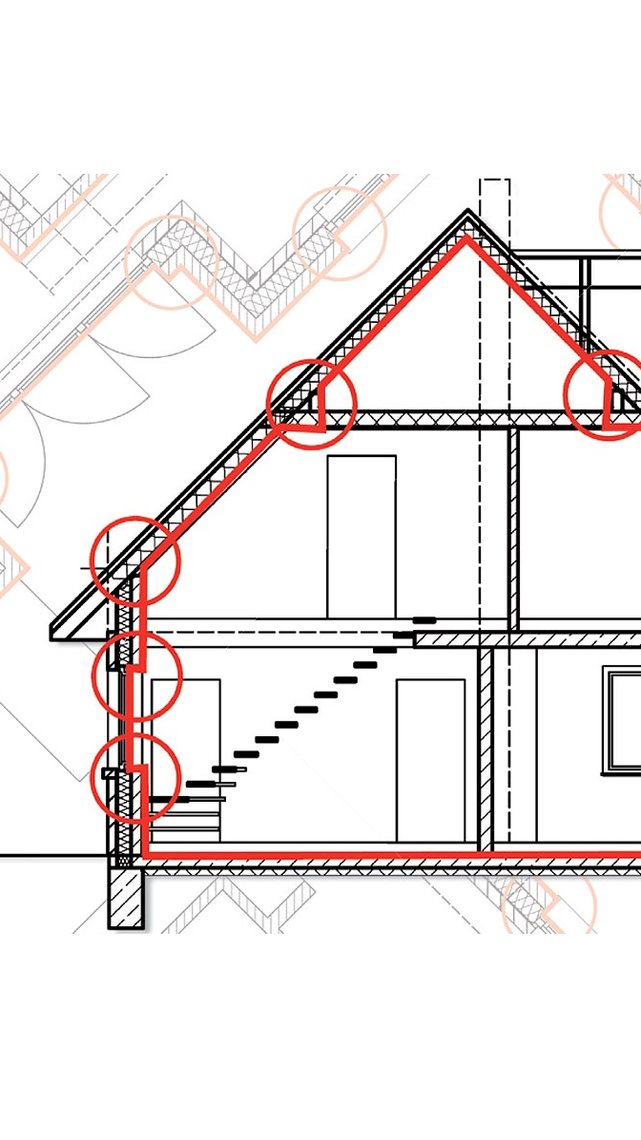

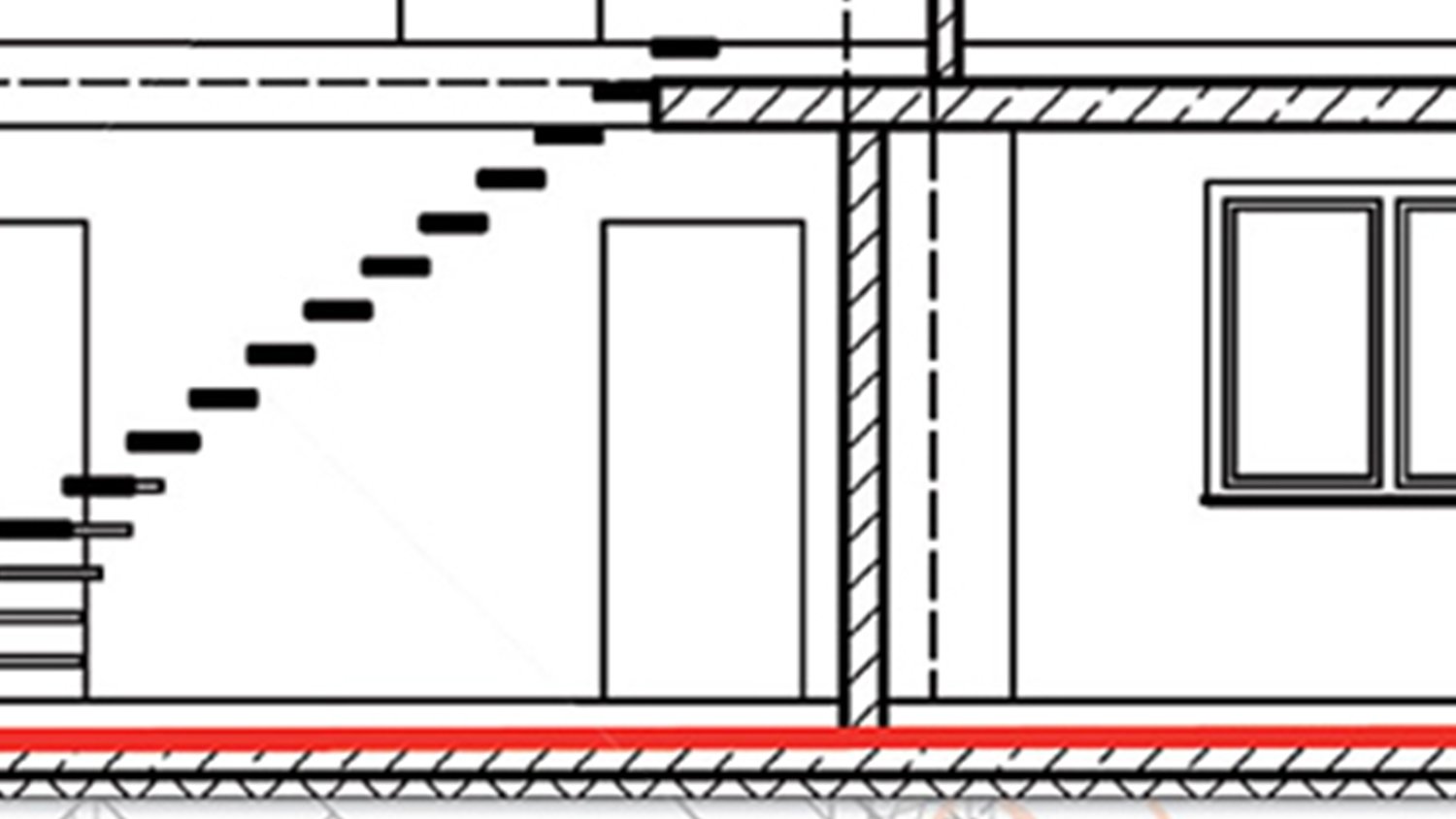

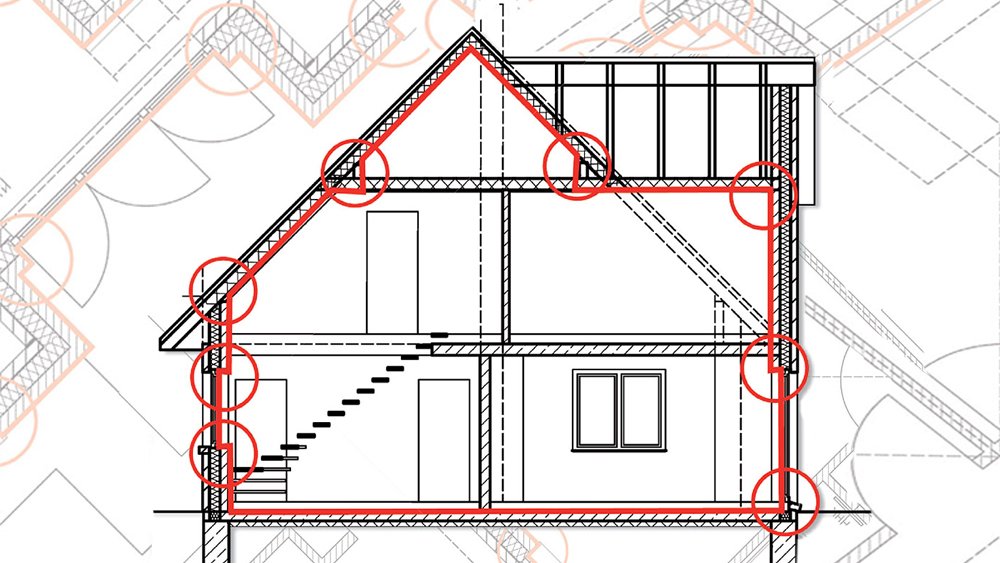

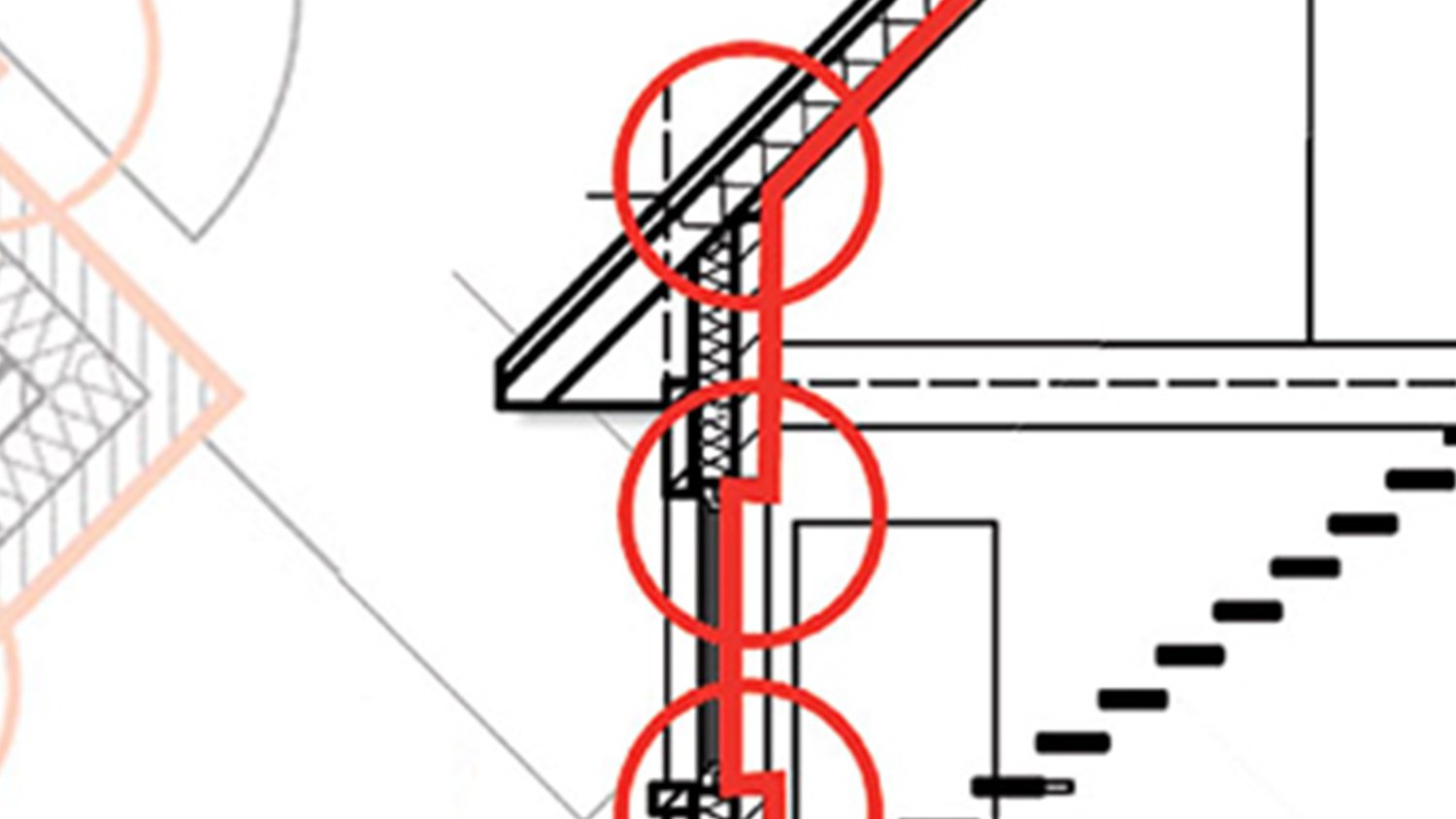

Dans les plans en coupe et de base, les couches d’étanchéité à l’air dans les différents éléments de construction sont indiquées et mises en valeur à l’aide d’une ligne de couleur. Là où des détails de raccords sont nécessaires, par exemple au niveau des ponts thermiques, des traversées ou des raccords, ils sont signalés à l’aide d’un cercle de couleur (par exemple). À des fins de contrôle, l’enveloppe du bâtiment étanche à l’air doit pouvoir être retracée de façon continue à l’aide d’un stylo sans interruption (pas de vides ni de décrochements). C’est la fameuse règle du crayon.
5. Dessiner l’étanchéité à l’air autour des détails

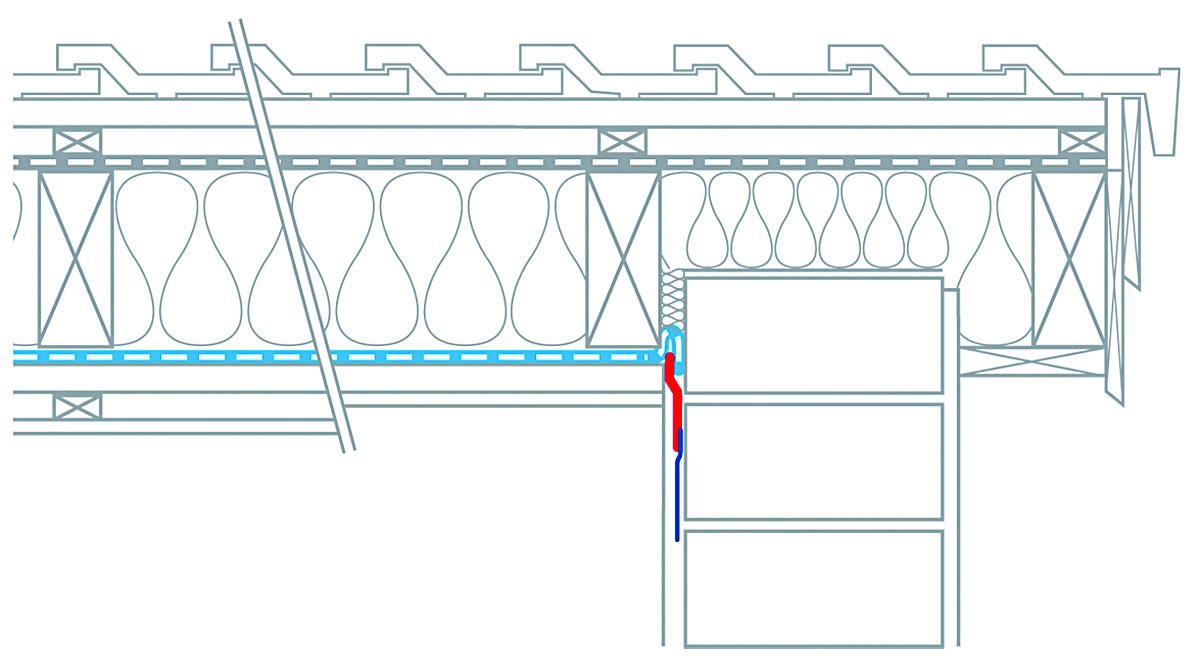

Dans l’étape suivante, les détails de raccords marqués sont représentés de façon grossière dans des schémas de principe, auxquels on rajoute des remarques générales. Pour le concept de base, une représentation schématique très simple ne ressemblant pas du tout à un plan d’exécution suffit dans un premier temps. On peut pour cela utiliser des croquis à main levé ou des photos du chantier. L’objectif est d’attirer l’attention sur des points névralgiques ; par exemple que les murs en maçonnerie derrière les cloisons doivent être entièrement enduits pour assurer l’étanchéité à l’air. La conception d’exécution détaillée (plan d’exécution) ne fait pas partie du concept de base, mais relève de la responsabilité du bureau d’étude chargé du projet.
