Ecran de sous-toit­ure quad­ruple couche, avec arma­ture, con­vi­ent aux iso­lants in­suf­flés, avec 2 zones auto­col­lantes in­té­grées



Avantages

  • A la fois haute per­mé­ab­il­ité à la va­peur et étanchéité max­i­m­ale à la plu­ie bat­tante, colonne d'eau > 2 500 mm
  • Con­di­tions de séchage op­ti­males pour les toit­ures : la mem­brane fonc­tion­nelle non poreuse TEEE évacue act­ive­ment l’hu­mid­ité vers l’ex­térieur.
  • Résist­ance au vie­il­lisse­ment et ther­mo­sta­bil­ité max­i­m­ales, grâce à la mem­brane TEEE
  • Ex­pos­i­tion aux in­tem­péries pos­sible pendant quatre mois. Con­vi­ent comme couver­ture pro­vis­oire, con­formé­ment à la fiche tech­nique de la ZVDH (fédéra­tion des ar­tis­ans couvreurs al­le­mands)
  • Col­lage rap­ide et fiable grâce aux zones auto­col­lantes con­nect in­té­grées dans le sens lon­git­ud­in­al des mem­branes


Application

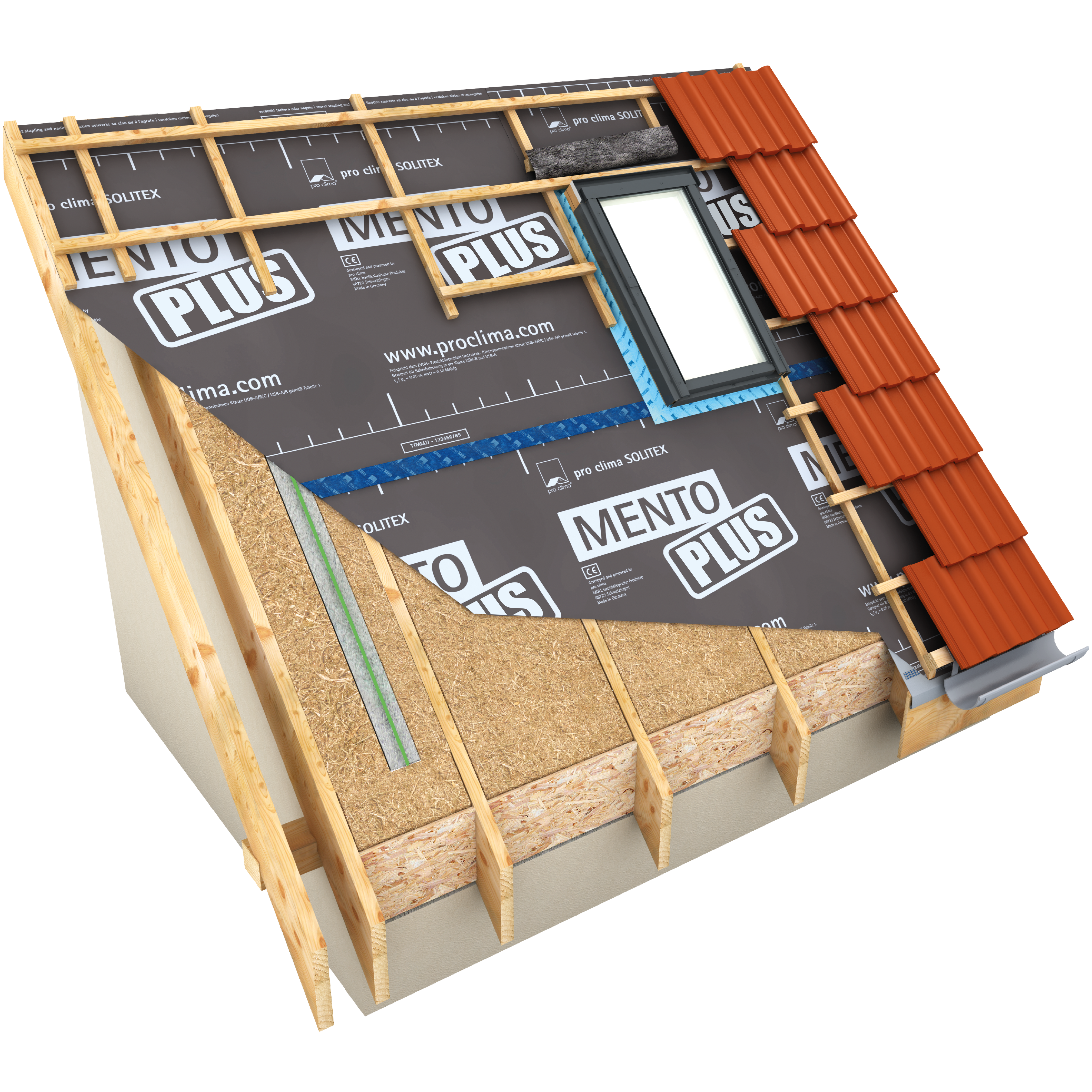

Ecran de sous-toit­ure quad­ruple couche, haute­ment per­mé­able à la va­peur, avec arma­ture ; se pose sur le voli­geage, les pan­neaux de sous-toit­ure en MDF et fibres de bois ain­si que tout type d’iso­lant ther­mique.

  Tissu
Non-tissé de protection et de couverture microfibres en polypropylène
Membrane TEEE, monolithique
Armature non-tissé en polypropylène
Propriété Valeur Réglementation
Couleur anthracite
Grammage 175 ±5 g/m² NF EN 1849-2
Epaisseur 0,60 ±0,10 mm NF EN 1849-2
Coeff. de résistance diffusion vapeur μ 83 NF EN ISO 12572
Valeur sd 0,05 ±0,02 m NF EN ISO 12572
Réaction au feu Euroclasse E NF EN 13501-1
Exposition aux intempéries 4 mois
Colonne d’eau > 2 500 mm NF EN 20811
Etanchéité à l'eau non-vieillie/vieillie* W1 / W1 NF EN 1928
Force de traction max. longit./transv. 500 ±30 N/5 cm / 330 ±30 N/5 cm NF EN 12311-1
Force de traction max. longit./transv. vieillie* 495 ±30 N/5 cm / 315 ±30 N/5 cm NF EN 12311-1
Allongement en traction longit./transv. 20 ±5 % / 20 ±5 % NF EN 12311-1
Allongement en traction longit./transv. vieillie* 20 ±5 % / 20 ±5 % NF EN 12311-1
Résistance à la déchirure longitud./transv. 300 ±30 N / 300 ±30 N NF EN 12310-1
*) Durabilité après vieillissement artificiel réussi NF EN 1297 / NF EN 1296
Comportement au pliage à froid -40 °C NF EN 1109
Résistance à la température de -40 °C à +100 °C
Coefficient thermique 0,17 W/(m·K)
Résistance à la traversée d’un corps mou réussi GS-BAU-20 (10/2003)
Ecran de sous-toiture USB-A / UDB-A ZVDH-Produktdatenblatt
Couverture provisoire ; peut servir de ... oui ZVDH
Marquage CE existe NF EN 13859-1

Les écrans SOLITEX MENTO devraient être posés avec la face imprimée tournée vers la personne qui les met en œuvre. L'écran de sous-toiture est à mettre en oeuvre tendu, sans ventre (souplesse) et parallèlement à l'égoût. En cas d’utilisation comme écran de sous-toiture, limiter l’entraxe entre les chevrons à 100 cm.

La fixation ne peut pas se faire dans des zones de convergence d’eau (dans les noues par exemple).

Dans les combles perdus et non isolés, prévoir une ventilation par le faîtage. Pour cela, arrêter l’écran SOLITEX 5 cm avant le faîtage. Doter en outre les combles non aménagés d’installations d’aération continue.

Pour protéger la construction durant la phase des travaux conformément aux règles de la ZVDH ('Zentralverband des Deutschen Dachdeckerhandwerks' - Fédération allemande des artisans-couvreurs), les écrans de sous-toiture SOLITEX MENTO PLUS peuvent servir de couverture provisoire pendant six mois. Dans ce cas, la pente du toit doit atteindre au moins 14°. Il faut alors utiliser les éléments constitutifs du système : les taquets d’étanchéité TESCON NAIDECK, la colle de raccord ORCON F ainsi que le ruban adhésif TESCON VANA pour le collage des chevauchements et des raccords. La variante connect dispose de deux zones autocollantes intégrées qui garantissent la fiabilité de l’étanchéité au vent. Pour la pose et le collage, respecter les règles de la fédération allemande des artisans-couvreurs.

Selon les règles de l’art des artisans-couvreurs, dans le cas d’une couverture de tuiles en terre cuite ou en fibro-ciment, les écrans SOLITEX MENTO PLUS conviennent comme écrans de sous-toiture avec simple chevauchement, comme protection contre la pluie. Lors de l’utilisation comme écrans de sous-toiture avec simple chevauchement sur un voligeage, les écrans SOLITEX MENTO conviennent aussi en cas d’exigences accrues, comme de protection contre la pluie.

SOLITEX MENTO PLUS peut aussi servir de couche de retenue pour les isolants insufflés en tout genre. Une armure en non-tissé veille à une faible dilatation lors de l’insufflation. Le lattage devrait déjà être monté avant l’insufflation. Selon l'entraxe des chevrons, nous recommandons de prévoir une latte (ou plus suivant l'entraxe) de soutien supplémentaire au milieu des compartiments (dans le sens des chevrons), à fixer au lattage de support. Cette latte de soutien limitera la déformation de l’écran SOLITEX MENTO PLUS lors de l’insufflation. La pose dans le sens parallèle aux chevrons offre l’avantage que le raccord se trouve sur un support solide et est donc protégé. L’écart entre les agrafes nécessaires à la fixation écrans est de 5 à 10 cm maximum.

Si l’isolant est insufflé de l’extérieur, les trous d’insufflation peuvent ensuite être collés avec le ruban adhésif TESCON VANA, large de 15 cm.

Moyens de fixation

exemplaire

Ruban adhésif
TESCON VANA

Colle de raccord
ORCON F

Solutions de détail
DUPLEX
TESCON NAIDECK
TESCON PROFECT
TESCON INCAV
TESCON INVEX
KAFLEX mono
ROFLEX 100
ROFLEX exto

Système
Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
12911 4026639129116 50 m 1,5 m 75 m² 13 kg 1 20
1: UE pro non disponible en quantité fractionnée

Déclaration de performance

PDF Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
12911 4026639129116 50 m 1,5 m 75 m² 13 kg 1 20
1: UE pro non disponible en quantité fractionnée
