SOLITEX WELDANO 3000

1a. Raccord au pied de versant

Si les tôle d’égoût sont aboutées dans le sens longitudinal, poser d’abord la bande d’étanchéité SOLITEX WELDANO-S 3000 parallèlement à l’égoût (bord inférieur à fleur du voligeage).

1b. Raccord au pied de versant

2a. Pose de la membrane et chevauchement des lés

Dérouler l’écran parallèlement à l’égoût et le fixer, au niveau du chevauchement, à l’aide d’agrafes ou de pointes à tête plate d’au moins 10 mm de large et 8 mm de long, à l’abri de l’humidité, en respectant une distance d’environ 2 cm par rapport au bord de l’écran.
Faire remonter l’écran le long de la rive jusqu’au bord supérieur du contre-lattage ou de la bande de rive.

2b. Pose de la membrane et chevauchement des lés

Prévoir des chevauchements d’au moins 10 cm.
Le marquage imprimé sert de repère.

3a. Soudage du chevauchement avec WELDANO TURGA

Insérer le pinceau de la bouteille-pinceau dans le chevauchement du joint à souder et y appliquer le solvant de soudage.
N’appuyer que légèrement sur la bouteille-pinceau.
La largeur d’assemblage effective (surface mouillée) doit être d’au moins 5 cm et atteindre le bord de l’écran supérieur.

3b. Soudage du chevauchement avec WELDANO TURGA

Le solvant de soudage devrait ressortir légèrement du bord du joint à souder, afin de garantir un soudage de l’ensemble.
Utiliser un chiffon pour enlever l’excédent de produit.

4. Frottement et vérification du chevauchement

Assembler immédiatement les deux lés sans plis et les maroufler pour que le soudage se fasse bien (à l’aide du rouleau en silicone pro clima ROLLFIX par exemple).
Puis, vérifier que le joint soudé ne comporte pas de fuites (avec un clou ou la pointe du crayon à papier).

5a. Alternative : soudage du chevauchement à l’aide d’un appareil à air chaud

Insérer la buse de l’appareil à air chaud dans le chevauchement et chauffer le long du joint.
La largeur d’assemblage doit être d’au moins 3 cm et atteindre le bord de l’écran supérieur.

5b. Alternative : soudage du chevauchement à l’aide d’un appareil à air chaud

Presser immédiatement les deux lés l’un contre l’autre et maroufler (avec pro clima ROLLFIX par exemple).
Puis, vérifier que le joint soudé ne comporte pas de fuites (avec un clou ou la pointe du crayon à papier).

6a. Raccord au pied de versant

Poser l’écran à plat et le souder au-dessus de la tôle d’égoût avec SOLITEX WELDANO-S 3000.

6b. Raccord au pied de versant

Nettoyer la bavette et coller le bord inférieur de l’écran à l’aide de ORCON CLASSIC ou DUPLEX.

En cas d’utilisation d’une tôle à revêtement en PVC, un soudage homogène direct à l’écran de sous-toiture est possible.
A vérifier au préalable.

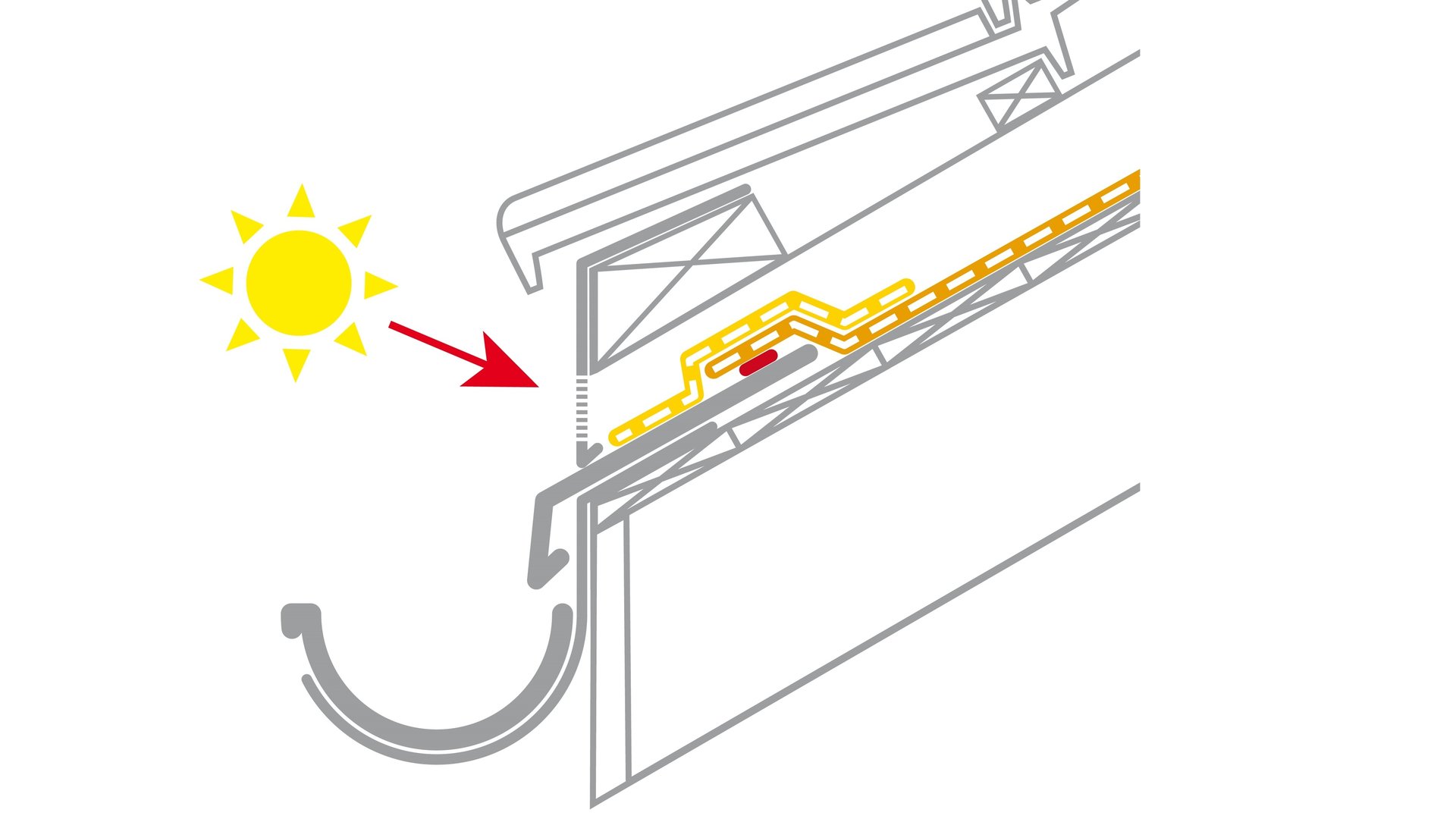

6c. Veillez à protéger l’écran des UV au niveau de l’égout

Raccord au pied de versant.
Dérouler la bande de protection autocollante SOLTEMPA sur le raccord au pied de versant.

7. Réalisation de la noue

Poser d’abord un lé dans la noue, dans le sens longitudinal.
Ensuite, réaliser le soudage étanche au vent et à l’eau des lés des versants à l’écran dans la noue, avec un chevauchement de 10 cm (et dans le bon sens pour garantir le bon écoulement de l’eau).

8. Contre-lattage non intégré

Si le contre-lattage est prévu posé sur l’écran et / ou si cet écran sert de couverture provisoire / d’étanchéité pendant la durée des travaux, il faut généralement poser le taquet d’étanchéité du système TESCON NAIDECK mono sous le contre-lattage.

9. Contre-lattage intégré

Poser la bande d’étanchéité SOLITEX WELDANO-S 3000 par-dessus le contre-lattage et la souder des deux côtés à l’écran de sous-toiture. Les contre-lattes doivent être sèches et chanfreinées.

Alternative : poser l’écran de sous-toiture directement par-dessus les contre-lattes.

10a. Raccord à des passages de conduits - cas de toits à très faible pente :

Nettoyer le conduit avant d’y réaliser l’étanchéité.
Glisser la manchette WELDANO ROFLEX le long du conduit et ...

10b. Raccord à des passages de conduits - cas de toits à très faible pente :

... souder la bride d’étanchéité à l’écran de sous-toiture (à l’aide du solvant ou d’un appareil à air chaud).
Maroufler le raccord pour qu’il adhère bien, puis vérifier qu’il ne comporte pas de fuites.

10c. Raccord à des passages de conduits - cas de toits à très faible pente :

Coller le haut de la manchette pour conduits sur le conduit, à l’aide de TESCON VANA.

10d. Raccord à des passages de conduits - cas de toits à très faible pente :

Conseil :
Dans le cas de grandes tuiles de ventilation, agrandir WELDANO ROFLEX avec un morceau de bande.

11a. Raccord à des passages de conduits - cas de toits inclinés :

Au niveau du bord, souder la manchette à l’aide du solvant de soudage WELDANO TURGA ou d’un appareil à air chaud.
La largeur d’assemblage effective (surface mouillée) doit être d’au moins 3 cm et atteindre le bord de la manchette WELDANO ROFLEX PLUS.
Bien maroufler la manchette.

11b. Raccord à des passages de conduits - cas de toits inclinés :

Préparer des bandes de raccord SOLITEX WELDANO-S 3000 selon la pente du toit et le diamètre du conduit.

11c. Raccord à des passages de conduits - cas de toits inclinés :

Positionner les bandes de raccord autour du conduit et les souder les unes aux autres ainsi qu’à l’oeillet de la manchette, à l’aide du solvant WELDANO TURGA.
Bien maroufler le raccord.

11d. Raccord à des passages de conduits - cas de toits inclinés :

Coller en outre par-dessus la bande de raccord SOLITEX WELDANO-S 3000 des morceaux de ruban adhésif TESCON VANA, au niveau du conduit et dans la zone de chevauchement de la bande de raccord.

12a. Raccord aux éléments de construction sortants (ex: cheminée) - cas de toits à très faible pente :

Nettoyer le support.
Réaliser le soudage sans plis et de façon à garantir de la bon écoulement de l’eau de tous les côtés de l’élément de construction sur l’écran de sous-toiture (à l’aide du solvant ou d’un appareil à air chaud), en utilisant à chaque fois un bout de bande SOLITEX WELDANO-S 3000 et un préformé du système WELDANO INVEX.
Maroufler le raccord pour qu’il adhère bien, puis vérifier qu’il ne comporte pas de fuites.

Réaliser les angles intérieurs de manière analogue, avec le préformé du système WELDANO INCAV.

12b. Pour les toitures à faible pente: raccord à des éléments de construction ascendants (p. ex. une cheminée)

Remonter le raccord d’au moins 15 cm sur l’élément de construction et le coller avec ORCON CLASSIC.

CH : conformément à la norme SIA 232/1, poser au moins 50 mm sur la couverture.

13a. Pour les toitures fortement inclinées: raccord à des éléments de construction ascendants (p. ex. une cheminée)

Appliquer un cordon de colle ORCON CLASSIC de 6 mm de diamètre minimum sur un support minéral (pour les surfaces très irrégulières prévoir une épaisseur plus importante).

13b. Raccord aux éléments de construction sortants (ex : cheminée) - cas de toits inclinés :

Poser l’écran avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle, afin de permettre une compensation des mouvements de l’ouvrage.

14. Réalisation d’un élément déflecteur

En amont de l’élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l’écran.
Former le déflecteur de façon à ce que l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.

15. Raccord à une fenêtre de toit

Réaliser l’étanchéité de la fenêtre de toit sur tout le pourtour, jusqu’au bord supérieur du dormant, avec SOLITEX WELDANO 3000.
Souder les écrans dans les coins avec le solvant WELDANO TURGA.

16. Raccord à une fenêtre de toit

Coller SOLITEX WELDANO 3000 sur le dormant avec pro clima TESCON VANA.
C’est tout!
