SOLITEX WELDANO 3000
Passages de conduits avec WELDANO ROFLEX MODI 50

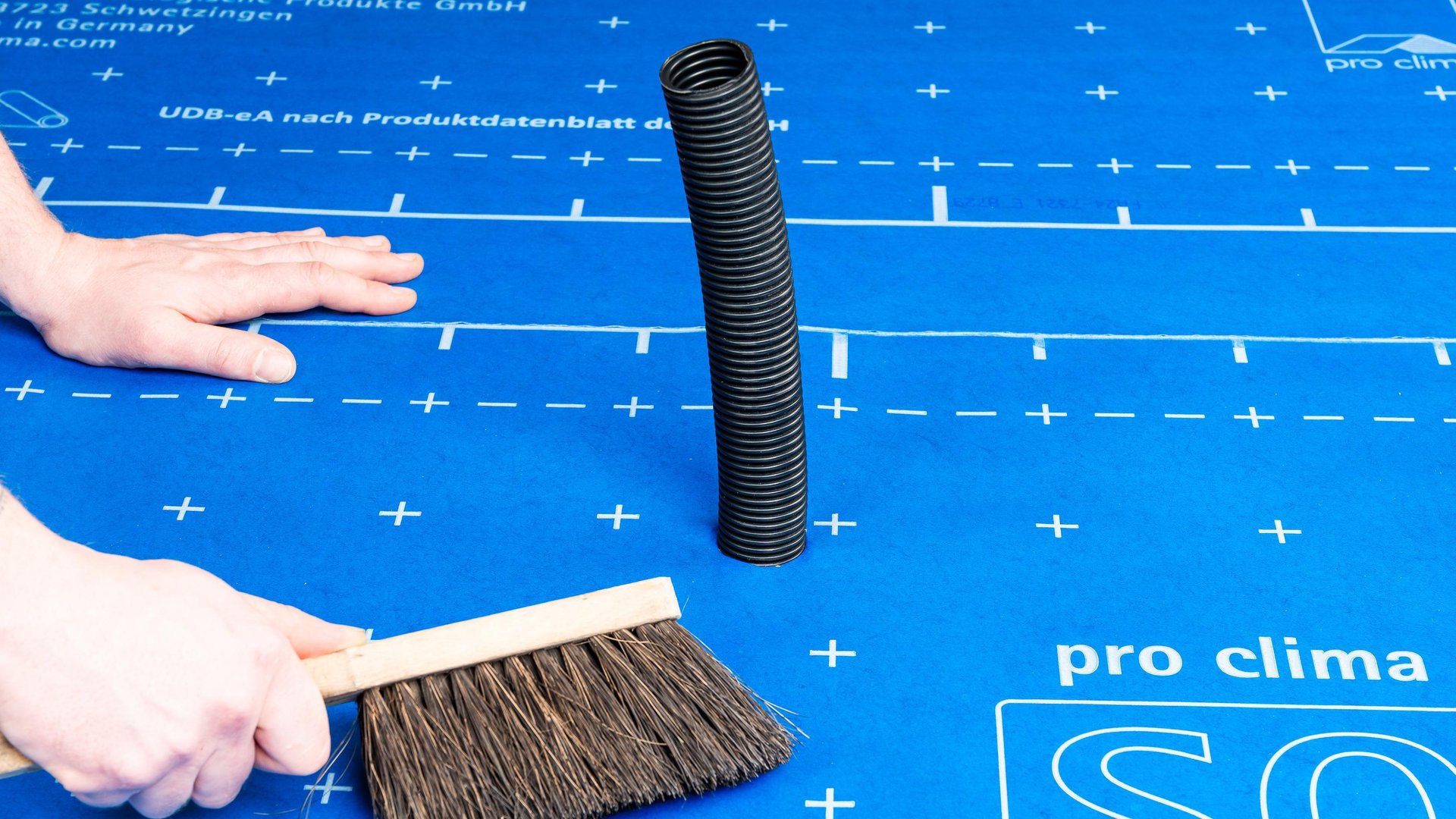

1. Préparer la mise en oeuvre
Eliminer les saletés de l’écran SOLITEX WELDANO 3000, par exemple à l’aide d’un chiffon.
Le collage n’est pas possible sur des écrans recouverts d’une fine couche de glace.
Les écrans doivent être dépourvus de substances antiadhésives (telles que graisse ou silicone).
Les supports doivent être suffisamment secs et solides.
1. Préparer la mise en oeuvre
Eliminer les saletés de l’écran SOLITEX WELDANO 3000, par exemple à l’aide d’un chiffon.
Le collage n’est pas possible sur des écrans recouverts d’une fine couche de glace.
Les écrans doivent être dépourvus de substances antiadhésives (telles que graisse ou silicone).
Les supports doivent être suffisamment secs et solides.

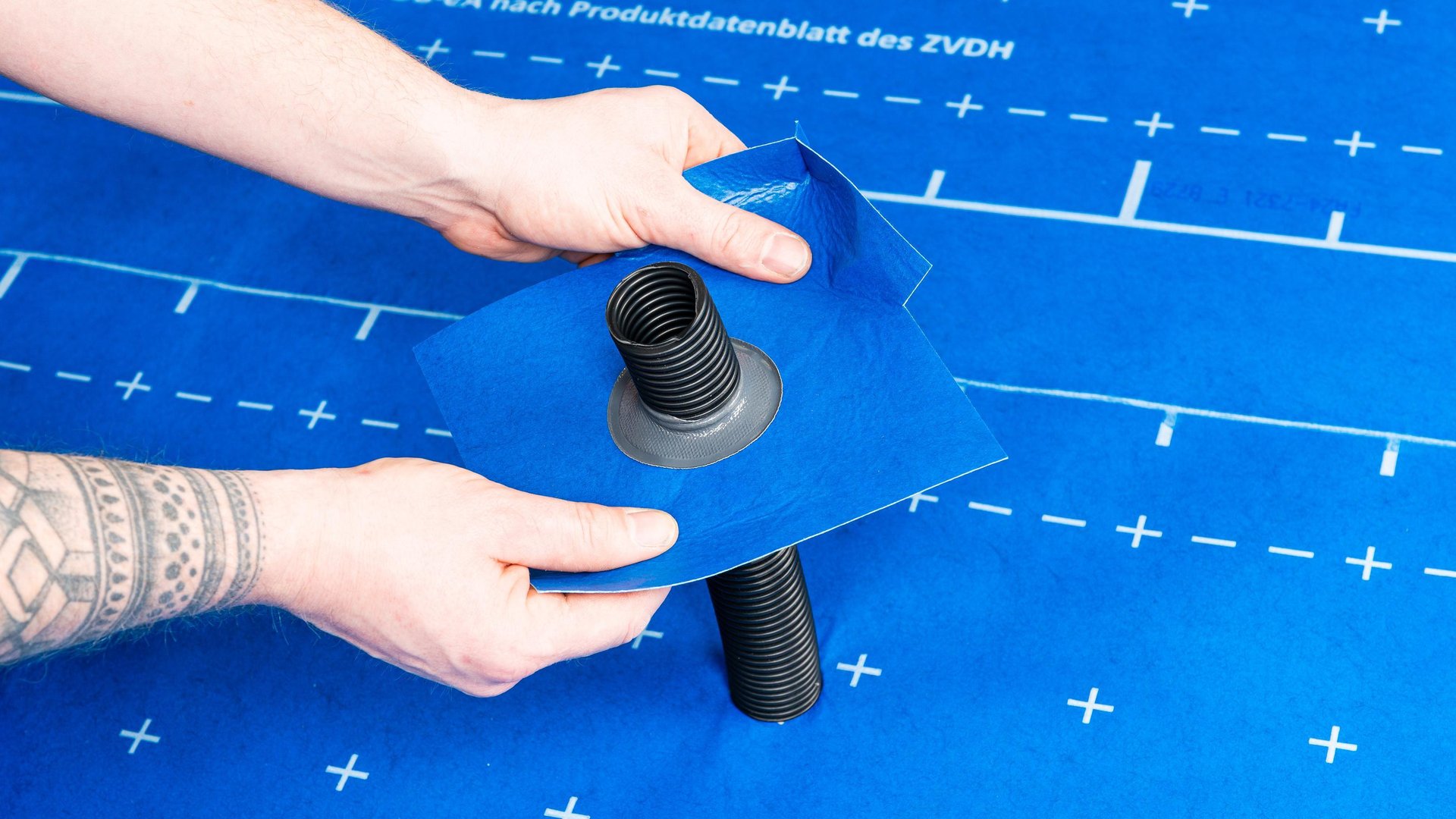

2. Réaliser le raccord
Faites passer le WELDANO ROFLEX MODI 50 sur le tuyau et tirez-le jusqu'à la membrane de sous-toiture.
Veillez à ce que le déflecteur d'eau surélevé du WELDANO ROFLEX MODI 50 soit orienté vers le haut (vers le faîtage).
2. Réaliser le raccord
Faites passer le WELDANO ROFLEX MODI 50 sur le tuyau et tirez-le jusqu'à la membrane de sous-toiture.
Veillez à ce que le déflecteur d'eau surélevé du WELDANO ROFLEX MODI 50 soit orienté vers le haut (vers le faîtage).

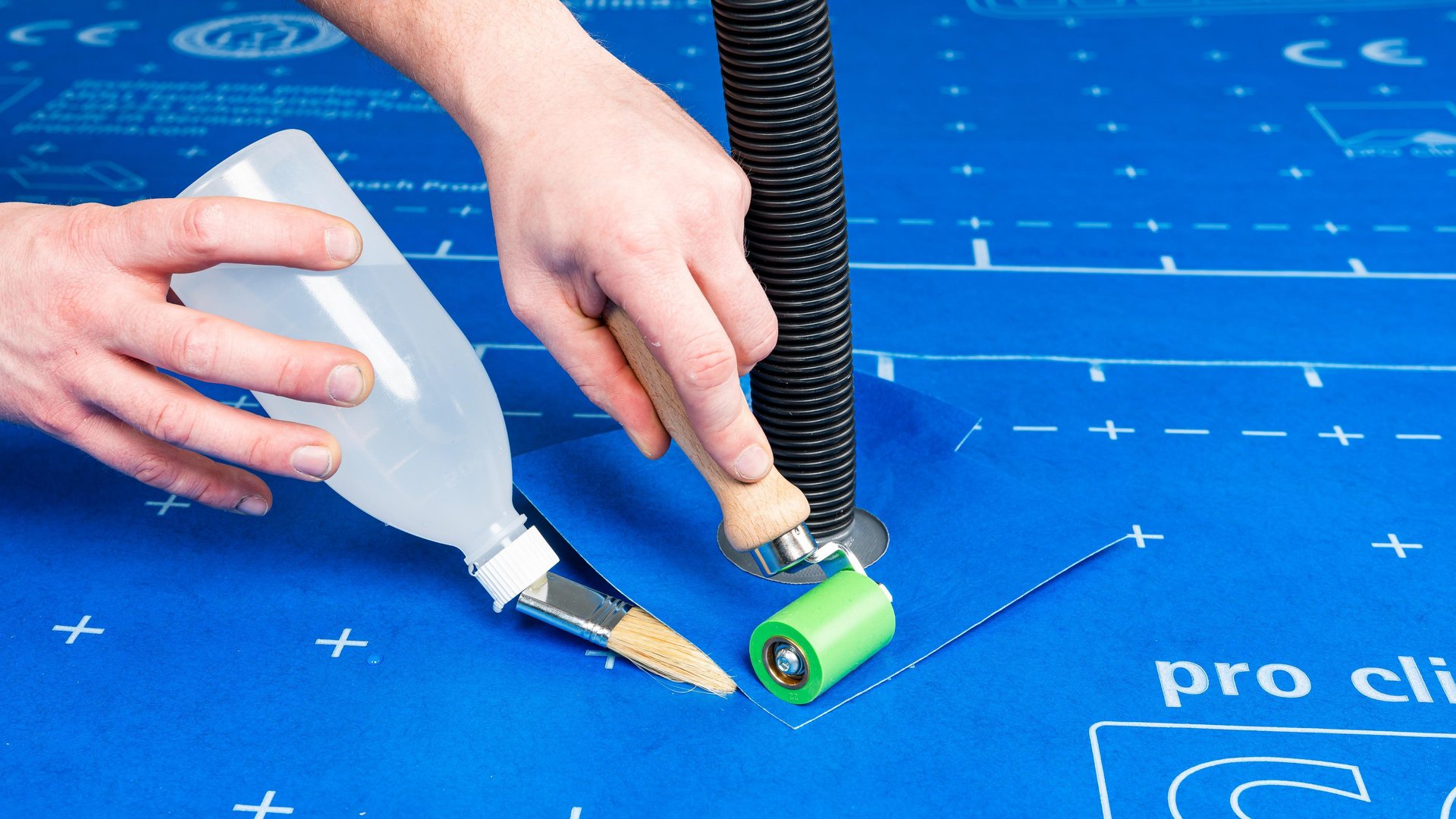

3. Souder la manchette à l’écran
Au niveau du bord, souder la manchette à l’aide du produit de soudage par solvant WELDANO TURGA (HS) ou d’un appareil à air chaud.
La largeur d’assemblage effective (surface mouillée) doit être d’au moins 5 cm et atteindre le bord de la manchette WELDANO ROFLEX MODI 50.
Bien maroufler la manchette.
3. Souder la manchette à l’écran
Au niveau du bord, souder la manchette à l’aide du produit de soudage par solvant WELDANO TURGA (HS) ou d’un appareil à air chaud.
La largeur d’assemblage effective (surface mouillée) doit être d’au moins 5 cm et atteindre le bord de la manchette WELDANO ROFLEX MODI 50.
Bien maroufler la manchette.

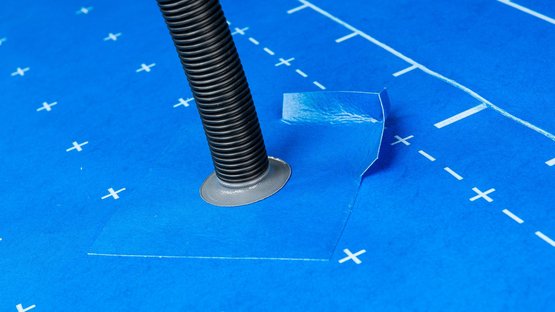

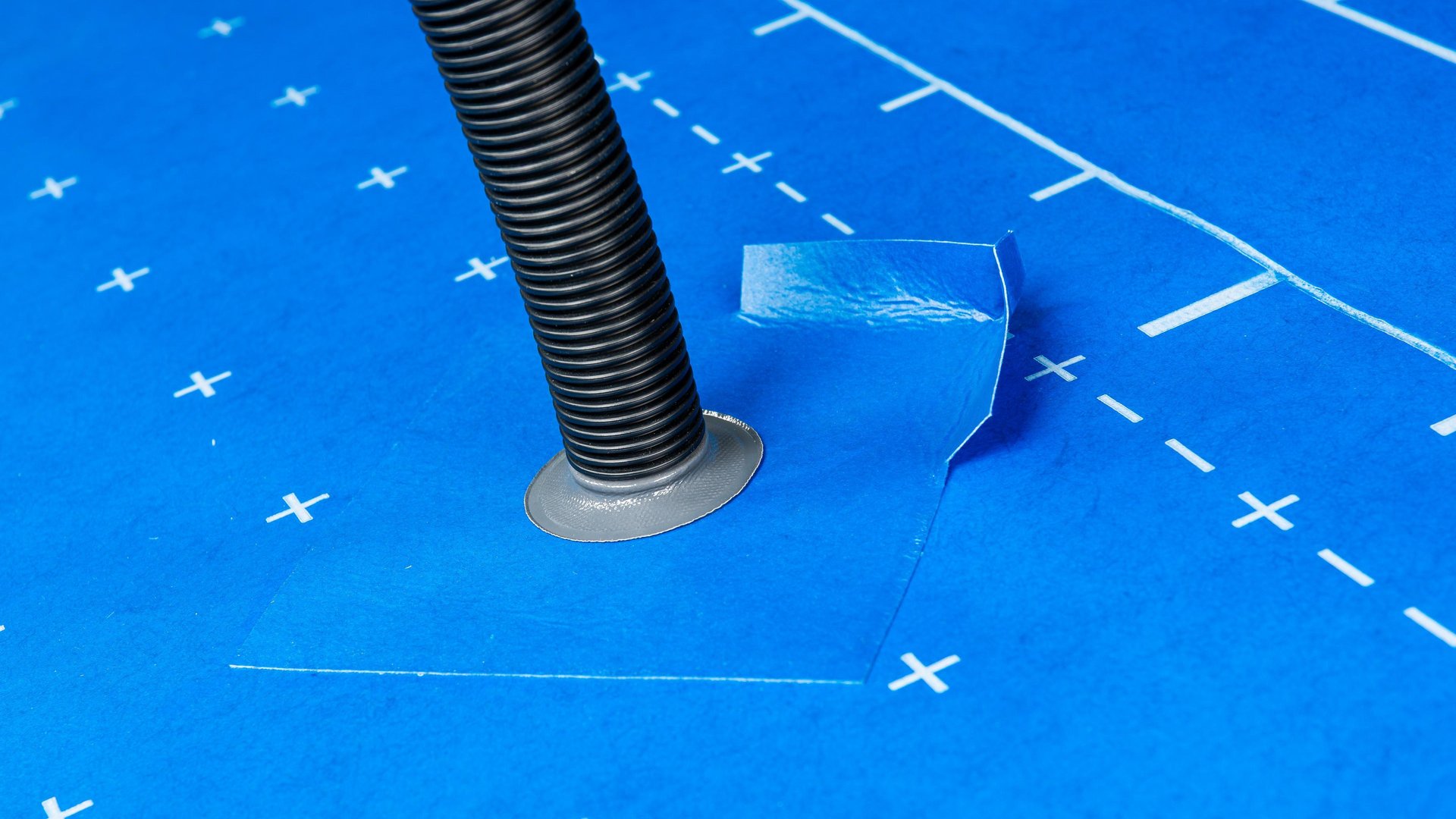

4. Fixer la manchette
Le manchon est maintenant en place.
Il est recommandé de coller WELDANO ROFLEX MODI 50 avec pro clima TESCON VANA en plus sur le tuyau.
4. Fixer la manchette
Le manchon est maintenant en place.
Il est recommandé de coller WELDANO ROFLEX MODI 50 avec pro clima TESCON VANA en plus sur le tuyau.
