Ecran de sous-toit­ure quad­ruple couche, résist­ant à la trac­tion, avec arma­ture des­tiné à l'util­isa­tion sous les tu­iles en terre cuite grand format, avec deux zones auto­col­lantes in­té­grées



Avantages

  • Ex­cel­lente pro­tec­tion du trav­ail, même dans le cas de tu­iles en terre cuite grand format, con­formé­ment aux ex­i­gences de la norme DIN 4426
  • Garantie d'une pro­tec­tion fiable des élé­ments de con­struc­tion : haute­ment per­mé­able à la va­peur et ex­trêm­ement étanche à la plu­ie bat­tante
  • Elé­ments de con­struc­tion secs : la mem­brane fonc­tion­nelle TEEE non poreuse évacue act­ive­ment l'hu­mid­ité vers l'ex­térieur
  • Pro­tec­tion dur­able grâce à l'ex­trême résist­ance de la mem­brane TEEE au vie­il­lisse­ment et à la chaleur
  • Flex­ib­il­ité dans le plan­ning du chanti­er, grâce à une ex­pos­i­tion aux in­tem­péries pos­sible pendant 4 mois
  • Ex­cel­lente pro­tec­tion de l'ouv­rage pendant la phase des travaux : con­vi­ent comme couver­ture pro­vis­oire
  • Col­lage rap­ide et fiable grâce aux zones auto­col­lantes con­nect in­té­grées dans le sens lon­git­ud­in­al des mem­branes


Application

À util­iser comme écran de sous-toit­ure, haute­ment per­mé­able à la va­peur, résist­ant à la trac­tion, avec arma­ture ; se pose sur les bard­ages, les pan­neaux de sous-toit­ure en MDF et fibres de bois ain­si que les iso­lants ther­miques en tout genre.
Ré­pond aux ex­i­gences de la norme DIN 4426, point 5.2 « Dis­pos­i­tifs de pro­tec­tion contre les chutes sur les toits » (Tableau 2 - Résist­ance à la trac­tion d'écrans de sous-toit­ure selon DIN EN 13859-1, 5.2.6, entre autres ≥ 450 N/5 cm) lors d'écarts im­port­ants entre les lattes en rais­on de tu­iles en terre cuite grand format.
Con­vi­ent aux iso­lants in­suf­flés.

  Tissu
Non-tissé de protection et de couverture microfibres en polypropylène
Film fonctionnel TEEE, monolithique
Armature non-tissé en polypropylène

Fiche technique

 Télécharger PDF
Propriété Valeur Réglementation
Couleur anthracite
Grammage 200 ±10 g/m² NF EN 1849-2
Epaisseur 0,90 ±0,10 mm NF EN 1849-2
Coeff. de résistance diffusion vapeur μ 167 NF EN ISO 12572
Valeur sd 0,15 ±0,03 m NF EN ISO 12572
Réaction au feu Euroclasse E NF EN 13501-1
Exposition aux intempéries 4 mois
Colonne d'eau > 2 500 mm NF EN 20811
Etanchéité à l'eau non-vieillie/vieillie* W1 / W1 NF EN 1928
Etanchéité à l'eau de la liaison connect W1 NF EN 1928
Force de traction max. longit./transv. 780 ±80 N/5 cm / 540 ±50 N/5 cm NF EN 13859-1 (A)
Force de traction max. longit./transv. vieillie* -
Allongement en traction longit./transv. 19 ±5 % / 14 ±5 % NF EN 13859-1 (A)
Allongement en traction longit./transv. vieillie* -
Résistance à la déchirure longitud./transv. 300 ±30 N / 300 ±30 N NF EN 13859-1 (B)
*) Durabilité après vieillissement artificiel réussi NF EN 1297 / NF EN 1296
Comportement au pliage à froid -40 °C NF EN 1109
Résistance à la température stable entre -40 °C et +100 °C
Conductivité thermique 0,17 W/(m·K)
Résistance à la traversée d'un corps mou réussi DIN 4426, 5.2
Sous-couverture (CH) sollicitations normales SIA 232/1
Ecran de sous-toiture USB-A / UDB-A ZVDH-Produktdatenblatt
Couverture provisoire ; peut servir de ... oui ZVDH
Garantie matériel, déposée oui ZVDH
Marquage CE existe NF EN 13859-1

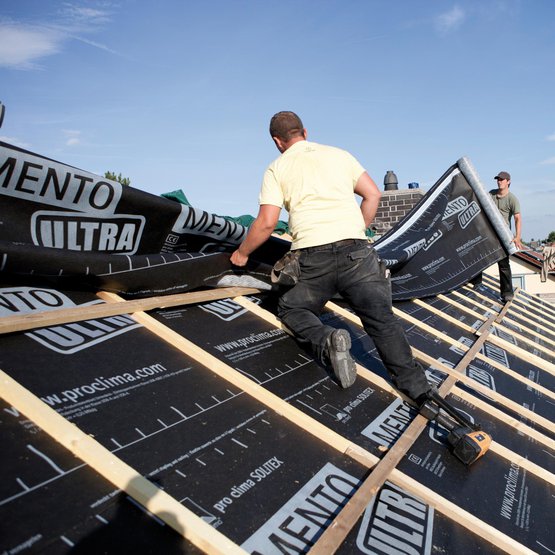

L'écran SOLITEX MENTO ULTRA se pose avec la face imprimée tournée vers la personne qui la met en œuvre. Elle se pose bien tendue et sans flottement à l'horizontale (parallèlement au pied de versant) comme écran de sous-toiture. En cas d'utilisation comme écran de sous-toiture, limiter l'écart entre les chevrons à 100 cm.

La fixation ne peut pas se faire dans des zones de convergence d'eau (p. ex. au niveau des noues).

Dans les combles perdus et non isolés, prévoir une ventilation par le faîtage. Pour cela, arrêter l'écran SOLITEX 5 cm avant le faîtage. Doter en outre les combles non aménagés d'installations d'aération continue. Dans ce cas, protéger les écrans d'une exposition durable aux UV (par exemple en occultant les fenêtres).

Pour protéger la construction durant la phase des travaux conformément aux règles de la ZVDH (Fédération allemande des artisans-couvreurs), les écrans de sous-toiture SOLITEX MENTO ULTRA peuvent servir de couverture provisoire pendant quatre mois. Dans ce cas, la pente du toit doit atteindre au moins 14°.
Il faut alors utiliser les éléments constitutifs du système : le taquet d'étanchéité TESCON NAIDECK, la colle de raccord ORCON F ainsi que le ruban adhésif TESCON VANA pour le collage des chevauchements et des raccords. La variante connect dispose de deux zones autocollantes intégrées qui garantissent la fiabilité de l'étanchéité au vent. Pour la pose et le collage, respecter les règles de la Fédération allemande des artisans-couvreurs.

Selon les règles de l'art des artisans-couvreurs, dans le cas d'une couverture de tuiles en terre cuite ou en béton, ils conviennent comme écrans de sous-toiture avec simple chevauchement, en guise de protection supplémentaire contre la pluie. Lors de l'utilisation comme écrans de sous-toiture avec simple chevauchement sur un bardage en bois, les écrans SOLITEX MENTO ULTRA conviennent aussi en cas d'exigences accrues, en guise de protection supplémentaire contre la pluie.

SOLITEX MENTO ULTRA peut aussi servir de couche de retenue pour les isolants insufflés en tout genre. Un non-tissé d'armature veille à une faible dilatation lors de l'insufflation. Il est recommandé de prévoir un taquet d'étanchéité (par exemple TESCON NAIDECK) sous le contre-lattis. Le lattis devrait déjà être monté avant l'insufflation. Pour que l'humidité présente sous la couverture soit évacuée principalement au milieu, entre les chevrons, il faut prévoir une latte flottante au milieu du compartiment, à fixer au lattis de support. Son épaisseur sera supérieure d'au moins 1 cm à celle du contre-lattis. Cette latte flottante limitera la déformation des écrans lors de l'insufflation et garantit la section de ventilation nécessaire.

Si l'isolant est insufflé de l'extérieur, les trous d'insufflation peuvent ensuite être collés avec le ruban adhésif TESCON VANA, large de 15 cm.

Moyens de fixation
Système
Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
1AR00630 4026639206305 50 m 1,5 m 75 m² 16,5 kg 1 20
1: UE pro non disponible en quantité fractionnée

Fiche technique

 Télécharger PDF

Déclaration de performance

PDF Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
1AR00630 4026639206305 50 m 1,5 m 75 m² 16,5 kg 1 20
1: UE pro non disponible en quantité fractionnée
