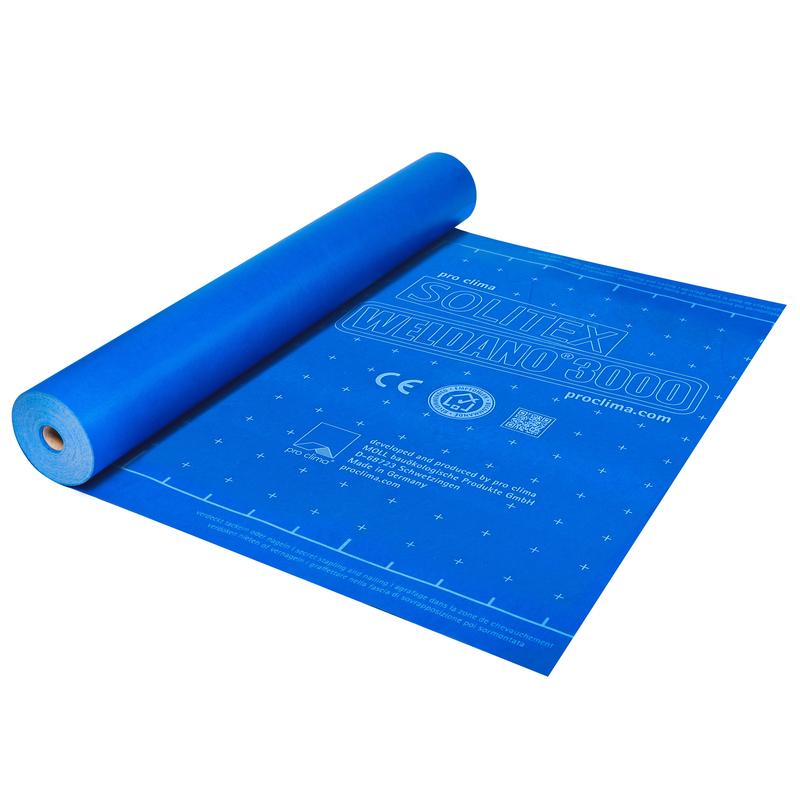

SOLITEX WELDANO

Ecran de sous-toiture ouvert à la diffusion, permettant un soudage homogène

Avantages

Etancheite fiable de la jonction : Soudage homogene
Haute securite au travail : Surface antiderapante et resistante a l'abrasion
Protege la paroi d'une humidification : Ouvert a la diffusion de vapeur d'eau et etanche a la pluie battante
Facile a travailler: extremement robuste et resistant a la dechirure
Convient comme ecran de sous-toiture repondant aux sollicitations accrues et extraordinaires (CH)
Maintient les parois au sec meme pendant la phase de construction :
resistance maximale a la pluie battante grace au film monolithique

Application

À utiliser comme écran de sous-toiture triple couche ouvert à la diffusion, permettant un soudage homogène, pour des sollicitations exceptionnelles selon la norme SIA 232/1 (CH).
En Allemagne, à utiliser comme écran de sous-toiture étanche à la pluie / à l'eau, après convention contractuelle individuelle.
Convient à la pose sur des supports résistant à la pression, tels des voligeages, des panneaux dérivés du bois et des panneaux de sous-toiture en fibres de bois.

Caractéristiques techniques / Conditionnement

	Tissu
Film fonctionnel sur les deux faces	polyuréthane
Support en non-tissé	polyester

Propriété	Réglementation	Valeur	Réglementation
Couleur		bleu
Grammage	NF EN 1849-2	310 ±15 g/m²	NF EN 1849-2
Epaisseur	NF EN 1849-2	0,8 ±0,05 mm	NF EN 1849-2
Coeff. de résistance diffusion vapeur μ	NF EN ISO 12572	225	NF EN ISO 12572
Valeur sd	NF EN ISO 12572	0,18 ±0,04 m	NF EN ISO 12572
Réaction au feu	NF EN 13501	Euroclasse E	NF EN 13501
Exposition aux intempéries		3 mois (CH & BE : 4 mois)
Colonne d'eau	NF EN 20811	> 4 000 mm	NF EN 20811
Etanchéité à l'eau non-vieillie/vieillie*	NF EN 1928	W1 / W1	NF EN 1928
Force de traction max. longit./transv.	NF EN 13859-1 (A)	320 ±20 N/5 cm / 400 ±20 N/5 cm	NF EN 13859-1 (A)
Force de traction max. longit./transv. vieillie*	NF EN 13859-1 (A)	275 ±20 N/5 cm / 320 ±20 N/5 cm	NF EN 13859-1 (A)
Allongement en traction longit./transv.	NF EN 13859-1 (A)	50 ±10 % / 70 ±10 %	NF EN 13859-1 (A)
Allongement en traction longit./transv. vieillie*	NF EN 13859-1 (A)	50 ±10 % / 70 ±10 %	NF EN 13859-1 (A)
Résistance à la déchirure longitud./transv.	NF EN 13859-1 (B)	200 ±20 N / 200 ±20 N	NF EN 13859-1 (B)
*) Durabilité après vieillissement artificiel à 100 °C	NF EN 1297 / NF EN 1296	réussi	NF EN 1297 / NF EN 1296
Comportement au pliage à froid	NF EN 1109	-20 °C	NF EN 1109
Résistance à la température		stable entre -40 °C et +100 °C
Conductivité thermique		0,17 W/(m·K)
Sous-couverture (CH)	SIA 232/1	sollicitations exceptionnelles	SIA 232/1
Ecran de sous-toiture	ZVDH-Produktdatenblatt	UDB-A	ZVDH-Produktdatenblatt
Couverture provisoire ; peut servir de ...	ZVDH	oui	ZVDH
Marquage CE	NF EN 13859-1	existe	NF EN 13859-1

Conditionnement

	Art. n°	Code GTIN	Long.	Larg.	Contenu	Poids	UE	Récipient
DOP	16336	4026639163363	50 m	1,5 m	75 m²	24 kg	1	20
DOP	16337	4026639163370	25 m	3 m	75 m²	24 kg	1	20
DOP	1AR00082	4026639200822	400 m	1,5 m	600 m²	0,31 kg	600	600

¹: UE pro non disponible en quantité fractionnée

Mise en oeuvre - Galerie de photos

1a. Raccord au pied de versant

Si les bavettes d'égoût sont aboutées dans le sens longitudinal, poser d'abord la bande d'étanchéité SOLITEX WELDANO-S parallèlement à l'égoût (bord inférieur à fleur du voligeage).

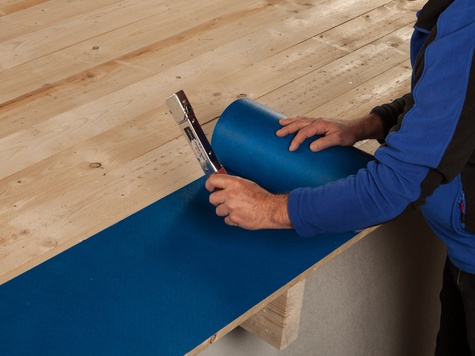

2a. Montage de la bavette et chevauchement des lés

Dérouler l'écran parallèlement à l'égoût et le fixer, au niveau du chevauchement, à l'aide d'agrafes ou de pointes à tête plate d'au moins 10 mm de large et 8 mm de long, à l'abri de l'humidité, en respectant une distance d'environ 2 cm par rapport au bord de l'écran.

2b. Montage de la bavette et chevauchement des lés

Faire remonter l'écran le long de la rive jusqu'au bord supérieur du contre-lattage ou de la bande de rive.
Prévoir des chevauchements d'au moins 10 cm.
Le marquage imprimé sert de repère.

3a. Soudage du chevauchement avec WELDANO TURGA

Insérer le pinceau de la bouteille-pinceau dans le chevauchement du joint à souder et y appliquer le solvant de soudage.
N'appuyer que légèrement sur la bouteille-pinceau.
La largeur d'assemblage effective (surface mouillée) doit être d'au moins 3 cm et atteindre le bord de l'écran supérieur.

3b. Soudage du chevauchement avec WELDANO TURGA

Le solvant de soudage devrait ressortir légèrement du bord du joint à souder, afin de garantir un soudage de l'ensemble.
Utiliser un chiffon pour enlever l'excédent de produit.

4. Frottement et vérification du chevauchement

Assembler immédiatement les deux lés sans plis et les maroufler pour que le soudage se fasse bien (à l'aide du rouleau en silicone pro clima ROLLFIX par exemple).
Puis, vérifier que le joint soudé ne comporte pas de fuites (avec un clou ou la pointe du crayon à papier).

5a. Alternative : soudage du chevauchement à l’aide d‘un appareil à air chaud

Insérer la buse de l'appareil à air chaud dans le chevauchement et chauffer le long du joint.
La largeur d'assemblage doit être d'au moins 2 cm et atteindre le bord de l'écran supérieur.

5b. Alternative : soudage du chevauchement à l’aide d‘un appareil à air chaud

Presser immédiatement les deux lés l'un contre l'autre et maroufler (avec pro clima ROLLFIX par exemple).
Puis, vérifier que le joint soudé ne comporte pas de fuites (avec un clou ou la pointe du crayon à papier).

6a. Raccord au pied de versant

Poser l'écran à plat et le souder au-dessus de la tôle d'égoût avec SOLITEX WELDANO-S.

6b. Raccord au pied de versant

Nettoyer la bavette et coller le bord inférieur de l'écran à l'aide de DUPLEX.

En cas d'utilisation d'une tôle à revêtement en PVC, un soudage homogène direct à l'écran de sous-toiture est possible.
A vérifier au préalable.

7. Réalisation de la noue

Poser d'abord un lé dans la noue, dans le sens longitudinal.
Ensuite, réaliser le soudage étanche au vent et à l'eau des lés des versants à l'écran dans la noue, avec un chevauchement de 10 cm (et dans le bon sens pour garantir le bon écoulement de l'eau).

8. Contre-lattage non intégré

Si le contre-lattage est prévu posé sur l'écran et / ou si cet écran sert de couverture provisoire / d'étanchéité pendant la durée des travaux, il faut généralement poser le taquet d'étanchéité du système TESCON NAIDECK mono sous le contre-lattage.

9. Contre-lattage intégré

Poser la bande d'étanchéité SOLITEX WELDANO-S par-dessus le contre-lattage et le souder des deux côtés à l'écran de sous-toiture.
Les contre-lattes doivent être sèches et chanfreinées.

Alternative : poser l'écran de sous-toiture directe ment par-dessus les contre-lattes.

10a. Raccord à des passages de conduits - cas de toits à très faible pente :

Nettoyer le conduit avant d'y réaliser l'étanchéité.
Glisser la manchette WELDANO ROFLEX le long du conduit et souder la bride d'étanchéité à l'écran de sous-toiture (à l'aide du solvant ou d'un appareil à air chaud).

10b. Raccord à des passages de conduits - cas de toits à très faible pente :

Maroufler le raccord pour qu'il adhère bien, puis vérifier qu'il ne comporte pas de fuites.

10c. Raccord à des passages de conduits - cas de toits à très faible pente :

Coller le haut de la manchette pour conduits sur le conduit, à l'aide de TESCON VANA.

10d. Raccord à des passages de conduits - cas de toits à très faible pente :

**Conseil :** Dans le cas de grandes tuiles de ventilation, agrandir WELDANO ROFLEX avec un morceau de bande.

11a. Raccord à des passages de conduits - cas de toits inclinés :

Au niveau du bord, souder la manchette à l'aide du solvant de soudage WELDANO TURGA ou d'un appareil à air chaud.
La largeur d'assemblage effective (surface mouillée) doit être d'au moins 3 cm et atteindre le bord de la manchette WELDANO ROFLEX PLUS.
Bien maroufler la manchette.

11b. Raccord à des passages de conduits - cas de toits inclinés :

Préparer des bandes de raccord SOLITEX WELDANO-S selon la pente du toit et le diamètre du conduit.

11c. Raccord à des passages de conduits - cas de toits inclinés :

Positionner les bandes de raccord autour du conduit et les souder les unes aux autres ainsi qu'à l'oeillet de la manchette, à l'aide du solvant WELDANO TURGA.
Bien maroufler le raccord.

11d. Raccord à des passages de conduits - cas de toits inclinés :

Coller en outre par-dessus la bande de raccord SOLITEX WELDANO-S des morceaux de ruban adhésif TESCON VANA, au niveau du conduit et dans la zone de chevauchement de la bande de raccord.

12a. Raccord aux éléments de construction sortants (ex: cheminée) - cas de toits à très faible pente :

Nettoyer le support.
Réaliser le soudage sans plis et de façon à garantir de la bon écoulement de l‘eau de tous les côtés de l’élément de construction sur l'écran de sous-toiture (à l'aide du solvant ou d'un appareil à air chaud), en utilisant à chaque fois un bout de bande SOLITEX WELDANO-S et un préformé du système WELDANO INVEX.
Maroufler le raccord pour qu'il adhère bien, puis vérifier qu'il ne comporte pas de fuites.

CH : conformément à la norme SIA 232/1, poser au moins 50 mm sur la couverture.
Au niveau des fenêtres de toiture en pente, réaliser l'étanchéité jusqu'au bord supérieur du dormant.
Réaliser les angles intérieurs de manière analogue, avec le préformé du système WELDANO INCAV.

13b. Raccord aux éléments de construction sortants (ex : cheminée) - cas de toits inclinés :

Poser l'écran avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle, afin de permettre une compensation des mouvements de l'ouvrage.

14. Réalisation d'un élément déflecteur

En amont de l'élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l'écran.
Former le déflecteur de façon à ce que l'humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n'est pas traversée par un élément constructif.

15. Raccord à une fenêtre de toit

Réaliser l'étanchéité de la fenêtre de toit sur tout le pourtour, jusqu'au bord supérieur du dormant, avec SOLITEX WELDANO.
Souder les écrans dans les coins avec le solvant WELDANO TURGA.

16. Raccord à une fenêtre de toit

Coller SOLITEX WELDANO sur le dormant avec pro clima TESCON VANA.
C'est tout!

Veillez à protéger l'écran des Uvs au niveau de l‘égout

Ecran de sous-toiture SOLITEX WELDANO

Ruban adhésif double face DUPLEX

Ruban adhésif double face DUPLEX¹)
¹) Alternativ WELDANO TURGA ou un appareil à air chaud

Conditions générales

SOLITEX WELDANO est à dérouler parallèlement à l'égoût.
D'une manière générale, il faut garantir l'écoulement libre de l'eau. Eviter les joints en croix. Réaliser les joints éventuels par décalage du bord des écrans.

Pour la protection de la construction durant la phase de construction, les écrans de sous-toiture SOLITEX WELDANO peuvent être exposés aux intempéries pendant maximum 3 mois (p. ex. pour servir de couverture provisoire selon les prescriptions de la Fédération allemande des artisanscouvreurs).
Dans ce cas, la pente du toit doit atteindre au moins 5°. A cet égard, il convient de respecter la réglementation et les dispositions nationales.

La fixation ne peut pas se faire dans la surface ni dans des zones de convergence d'eau (p. ex. au niveau des noues). Nous recommandons l'utilisation de moyens de fixation résistant à la corrosion.

L'assemblage par soudage des bords des écrans se fait à l'aide du solvant de soudage WELDANO TURGA ou d'un appareil à air chaud. La zone de soudage doit être sèche, à l'abri du gel, dépoussiérée et dégraissée. En cas de salissures tenaces (p. ex. de l'huile), humidifier légèrement un chiffon avec du solvant WELDANO TURGA et maroufler la surface pour éliminer les salissures. Les deux faces de l'écran peuvent être soudées et conviennent comme couche extérieure.
L'assemblage à l'aide solvant est possible à partir de 0 °C. Tenir compte des risques mentionnés sur le pot.

En cas d'utilisation d'appareils à air chaud, nous recommandons une température de mise en oeuvre d'environ 220 à 280 °C, selon la température ambiante et le vent. Vérifier le réglage en réalisant un essai de soudage sur un échantillon. Pour les cordons de soudure des surfaces, une buse d'une largeur de 40 mm s'est avérée efficace. Pour les raccords de détail, une buse de 20 mm est parfois plus pratique.

La manchette pour conduits WELDANO ROFLEX convient aux conduits d'un diamètre entre 90 et 125 mm, pour des pentes de 5° à 25°.
La variante WELDANO ROFLEX PLUS est adaptée à des diamètres de 90 à 120 mm pour des pentes jusque 50°.

Au lieu d'utiliser les préformés du système WELDANO ROFLEX, WELDANO INVEX et WELDANO INCAV, vous pouvez aussi découper ces éléments à dimension dans un bout d'écran SOLITEX WELDANO.

Important: Dans le cas d'une sous-toiture étanche à l'eau, les contre-lattes doivent être sèches et les deux arêtes hautes doivent être chanfreinées (≥ 3 mm). L'idéal est l'utilisation de bois de construction sec, abouté et contre-collé (type Duo ou KVH).

Autres conditions générales pour l'Allemagne :
En fonction du degré d'exigence de la mesure de protection supplémentaire, la réalisation de la sous-toiture sera étanche à la pluie ou à l'eau (selon les prescriptions de la Fédération allemande des artisans- couvreurs).
Sous-toiture étanche à la pluie : les contre-lattes sont posées par-dessus l'écran de sous-toiture.
Sous-toiture étanche à l'eau : les contre-lattes sont intégrées à la couche d'étanchéité. Dans ce cas, l'écran de sous-toiture est amené par-dessus les contre-lattes ou la bande d'étanchéité SOLITEX WELDANO-S est posée par-dessus la contre-latte et soudée de part et d'autre avec l'écran de sous-toiture.

Dans le cas d'une sous-toiture étanche à la pluie, une ventilation par le faîtage est admissible. Dans ce cas, arrêter l'écran de sous-toiture au maximum 30 mm avant le sommet du faîtage.
Recouvrir l'ouverture de ventilation avec un bout d'écran le long de l'axe du faîtage, au-dessus de la contre-latte.
Dans le cas d'une sous-toiture étanche à la pluie, une ventilation par le faîtage n'est pas admissible.

Au niveau de la tôle d'égoût, le raccord de l'écran de sous-toiture SOLITEX WELDANO sera étanche au vent et à l'eau. Dans ce cas, la tôle d'égoût peut servir de larmier ou de bavette menant à la gouttière.
Pour protéger durablement l'écran de sous-toiture de l'ensoleillement direct, choisir la largeur de la tôle d'égoût en fonction de la pente du toit et de l'orientation de la paroi.

Conditions générales pour la Suisse :
Pour de fortes contraintes (pente inférieure à 10° par exemple), il est entre-autre nécessaire de protéger les contre-lattes en les intégrant au système soudé (avec SOLITEX WELDANO ou les bandes SOLITEX WELDANO-S).

D'après la SIA 232/1, l'eau ne doit pas stagner sur la sous-toiture pour des sollicitations extraordinaires au niveau de la gouttière ou d'un élément adjacent, il faut assurer son bon écoulement. Afin de protéger durablement l'écran de sous-toiture des rayons solaires directs, choisir une bavette plus ou moins large en fonction de la pente et de l'orientation.
Dans les zones à risque de refoulement d'eau, de formation de glace ou de congère, utiliser une membrane pour toiture plate en lieu et place de SOLITEX WELDANO.

Supports

Convient à la pose sur un support résistant à la pression qui garantit une pression de fixation suffisante au début du soudage, par exemple un voligeage, des panneaux dérivés du bois et des panneaux denses de sous-toiture en fibres de bois.
Le support doit être sec, à l'abri du gel, propre et dépourvu d'arêtes vives ou d‘éléments pointus. Les écrans doivent être dépourvus de substances antiadhésives (p. ex. graisse ou silicone).
Avant le collage, nettoyez l'écran SOLITEX WELDANO avec un chiffon. Il est recommandé de vérifier de manière aléatoire la résistance des raccords collés.

Composants principaux du système

Ecran de sous-toiture ouvert à la diffusion, permettant un soudage homogène

SOLITEX WELDANO-S

Bande de sous-toiture ouverte à la diffusion, permettant un soudage homogène

WELDANO TURGA

Solvant de soudage dans le système d'écrans de sous-toiture SOLITEX WELDANO

ORCON F

Colle de raccord tout usage

Pour les points singuliers

WELDANO INCAV

Préformé pour angles rentrants, permettant un soudage homogène dans le système d'écrans de sous-toiture SOLITEX WELDANO

WELDANO INVEX

Préformé pour angles sortants, permettant un soudage homogène dans le système d'écrans de sous-toiture SOLITEX WELDANO

WELDANO ROFLEX

Manchette pour conduits, permettant un soudage homogène dans le système d'écrans de sous-toiture SOLITEX WELDANO

WELDANO ROFLEX PLUS

Manchette pour conduits, soudable de manière homogène, dans le système d'écrans de sous-toiture SOLITEX WELDANO pour toit en pente jusque 50°

TESCON NAIDECK mono

Taquet d'étanchéité sous forme de ruban en caoutchouc butylique, modifié à l'aide d'acrylate, simple-face

TESCON VANA

Ruban adhésif tout usage avec support en non-tissé
