Consignes de conception et de construction

La différence entre une sous-toiture étanche à l’eau et étanche à la pluie (règle allemande)

Les sous-toitures constituent la couche d’étanchéité sous la couverture du toit. L’écran sert de mesure complémentaire pour la réalisation soit de la couche d’étanchéité à la pluie voire de l’étanchéité à l’eau d’une toiture avec une pente de toit plus faible que la pente minimale. Les écrans de sous-toiture reposent généralement sur un support solide, comme une volige bois ou un panneau dérivés du bois.
Les exigences et les régles de l’art sont édictées par la fédération allemande des artisans couvreurs.
Les sous-toiture doivent être étanches à la pluie voire étanches à l’eau lorsque la pente minimale de la couverture est minorée de 8° à 12°. La sous-toiture étanche à la pluie (classe 2) est utilisé lorsque au maximum une exigence élevée existe. Si plus d’xigences élevées sont comptabilisées la sous-toiture doit être étanche à l’eau (classe 1).
Une différence principale entre ces sous-toitures se trouve dans le traitement des contre-lattes. Pour les sous-toitures étanches à la pluie (figure 1), les contre-lattes sont fixées au-dessus de l’écran. Il est cependant nécessaire de rendre les traversées des vis et pointes des contre-lattes étanches à l’aide des taquets d’étanchéité TESCON NAIDECK mono dans le système SOLITEX WELDANO.

Fig. 1: Sous-toiture étanche à la pluie : taquets d’étanchéité entre les contre-lattes et l’écran (CH: mise en oeuvre standard pour les exigences extraordinaires)

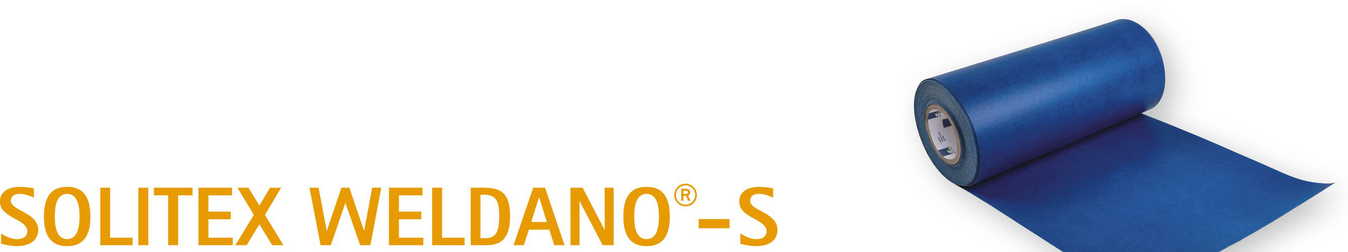

Pour les sous-toitures étanche à l’eau, la contre-latte est intégrée au système. Par exemple, il est possible de faire passer l’écran de sous-toiture au-dessus des contrelattes. Dans les faits, il est souvent plus aisé de dérouler l’écran à plat sur les chevrons, de pointer les contre-lattes puis de les recouvrir avec des bandes d’écran SOLITEX WELDANO-S et des les souder à l’écran (cf figure 2).
Important: Dans le cas d’une sous-toiture étanche à l’eau, les contre-lattes doivent être sèches et les deux arêtes hautes doivent être chanfreinées (≥ 3 mm). Utiliser de préférence des lattes séchées artificiellement (en chambre).
Les traversées doivent être réduites pour les sous-toitures étanches à l’eau au strict minimum. Leurs raccords doivent, selon la règle, remonter au-delà de l’écran et être collés ou soudés de manière étanche à l’eau.
Dans le cas de sous-toitures étanches à l’eau, les ouvertures au faîtage ne sont pas acceptables, ce qui n’est pas le cas des sous-toiture étanches à la pluie où une ventilation est autorisée. Avec le système SOLITEX WELDANO, il est donc possible de réaliser des sous-toitures étanches à la pluie et étanches à l’eau de manière sûre.

Fig. 2 : Sous-toiture étanche à l’eau : les contre-lattes sont intégrées à la couche d’étanchéité (CH: mesure possible)

Remarque

Pour tout renseignement complémentaire concernant la conception et la construction, veuillez contacter la hotline technique pro clima.
