Voici enfin une solution à un problème difficile :
Avec le passage de conduits breveté pro clima WILLFIX, l'étanchéité de l'enveloppe du bâtiment ne pose plus aucun problème dans le cas d'isolations sur toiture résistant à la pression. Désormais, les artisans peuvent raccorder les tuyaux d’aération de manière fiable et durable à la couche étanchéité à l’air et au vent.
Grâce au système WILLFIX, les planificateurs peuvent pour la première fois intégrer clairement dans l’appel d’offres le passage de conduits à travers une isolation sur toiture résistant à la pression.
Avantages
- Réalisation précise des ouvertures
- Aucun vide non isolé dans la couche isolante
- Raccord plus simple et étanche à l'air à la membrane frein-vapeur et d'étanchéité à l'air
- Pour conduits d’un diamètre de 100 à 120 mm
- Pour épaisseurs d’isolation de 80 à 300 mm
- Mise en œuvre rapide, fiable et soignée
La plupart du temps, la position précise d'une ventilation de la conduite est seulement connue lorsque le lattis est posé. Or, dans le cas d’isolations sur toiture, cela pose problème. En effet, à ce moment-là, la membrane frein-vapeur et d'étanchéité à l'air est déjà inaccessible entre le système d’isolation et le voligeage. La réalisation fiable et soignée du raccord étanche entre la membrane et le conduit est donc presque impossible.
- Etanchéité au vent
- Etanchéité à l‘air
- Trou à épaulement
- Isolant rigide
- Manchette WILLFIX
La solution
Dans le système WILLFIX, les artisans percent un trou avec épaulement à travers la toiture. Celui-ci présente un diamètre plus grand dans l’isolation que dans le voligeage intérieur, frein-vapeur compris. Il en résulte une zone précise qui permet de raccorder sans problème la manchette à épaulement WILLFIX à la couche d’étanchéité à l’air.
Consignes de mise en œuvre
Galerie de photos avec consignes concernant les phases de mise en œuvre essentielles.

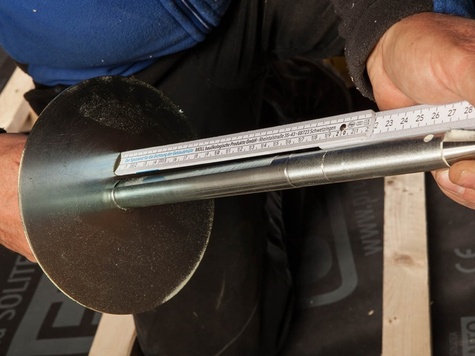

1. Réglage de la profondeur de carottage
Régler la profondeur de carottage à l'aide de la butée de profondeur, c'est-à-dire à l'épaisseur de l'isolant ‑1cm.
Le mètre pliant doit être posé au niveau du marquage zéro.

2. Montage de la butée de profondeur
Monter la butée de profondeur dans la couronne de carottier de 170 mm et bien serrer le boulon de fixation à l'aide d'une clé mâle à six pans.
Après le montage, vérifier le réglage de la profondeur.
Conseil : marquer la profondeur de carottage sur l'extérieur de la couronne de carottier, pour mieux la repérer.

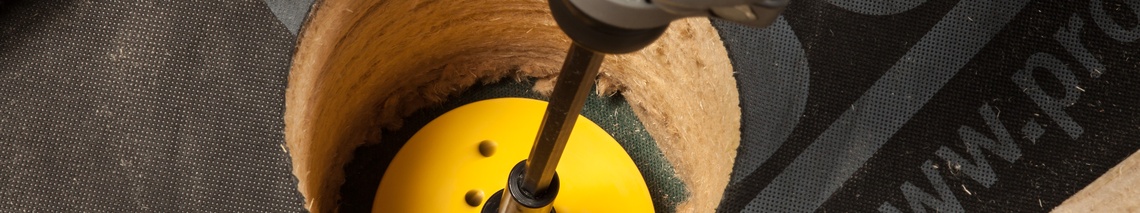

3. Forage de l'écran de sous-toiture et du panneau isolant
Percer d'abord en marche à gauche l'écran de sous-toiture, puis en marche à droite l'isolant jusqu'à la butée de profondeur.
Conseil : des mouvements de va et vient répétés de la couronne de carottier facilitent le passage de la pointe de centrage à travers le voligeage intérieur.

4. Enlèvement de l'isolant
Visser le tire-bouchon dans la carotte d'isolant, puis retirer celle-ci.

5. Enlèvement des restes d’isolant
Enlever les restes d'isolant à l'aide du racloir.
Si l'isolant est doublé sur la face inférieure, retirer également ce doublage.
Attention ! Ne pas endommager le frein-vapeur.

6. Forage du frein-vapeur et du voligeage
Forer d'abord le frein-vapeur en marche à gauche, à l'aide d'une scie à cloche de 133 mm, puis le voligeage en marche à droite.

7.1 Préparation de la manchette
Appliquer la colle d'étanchéité ORCON LINE sur la bride inférieure et ...

7.2 Préparation de la manchette
... ORCON F ou ORCON CLASSIC sur la bride supérieure.

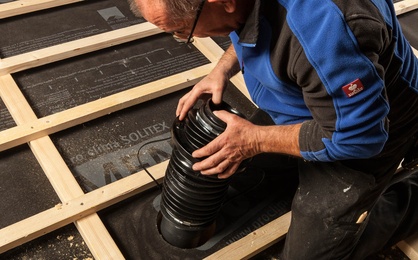

8. Insertion de la manchette
Mettre la manchette en place et la fixer fermement par le bas, à l'aide de l'écrou de blocage.

9. Réalisation du raccord à l'écran de sous-toiture
Poser la bride supérieure à plat sur l'écran de sous-toiture.
En même temps, serrer les serre-câbles au fur et à mesure, pour fixer la manchette.

10. Réalisation de l'écoulement transversal de l'eau
En amont du passage de la manchette, former une gouttière qui garantit l'écoulement transversal de l'eau vers le contre-lattage adjacent.
Produits du système
Matrice d’application
Pour l’utilisation et les possibilités de combinaison des différents produits, veuillez suivre également les recommandations reprises dans la matrice d‘application actuelle de pro clima.
