Consignes de mise en œuvre de DA
Consignes de mise en œuvre
Pour fonctionner efficacement et protéger l’isolation thermique des dégâts au bâtiment et des moisissures, la membrane pro clima DA doit bénéficier d’une pose correcte. Ici, vous trouvez les phases de mise en œuvre
essentielles à respecter.
Consignes de mise en œuvre
Galerie de photos avec les phases de mise en œuvre essentielles.

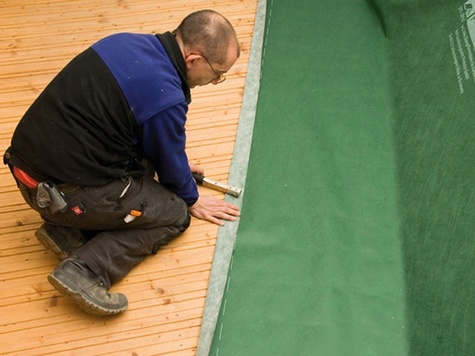

1. Pose de la membrane
Dérouler le premier lé et le préfixer à l'aide d'agrafes galvanisées d'au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d'isolation insufflée).
Laisser dépasser le lé d'environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l'air.

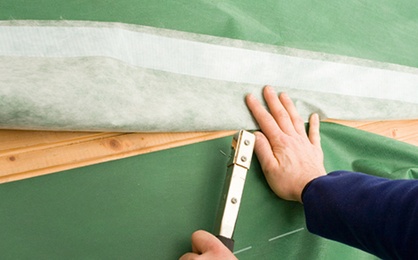

2. Chevauchement des membranes
Poser le second lé avec un chevauchement de 8 à
10 cm sur le premier, dans le bon sens pour le bonécoulement de l'eau.
Le marquage imprimé sert de repère.

3a. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur
et à mesure, en évitant d’exercer une traction, d’appliquer une charge et de former des plis.

3b. Collage des chevauchements
Dans le cas de DA connect, coller le chevauchement des membrane à l'aide des deux zones autocollantes intégrées.
Bien maroufler les endroits collés pour qu'ils adhèrent au support (PRESSFIX).

4. Raccord au faîtage
Centrer une bande de DA d'une largeur d'env. 40 cm sur le faîtage.
En agrafer les bords.
Ensuite, réaliser le collage étanche à l'air avec du ruban adhésif système TESCON VANA.
Recouvrir également les agrafes de ruban adhésif.
Maroufler les rubans adhésifs pour qu'ils adhèrent bien.

5. Raccord à la rive
Interruption du voligeage sur le côté supérieur du
couronnement du mur pignon recouvert de mortier.
Un liteau est collé en continu sur le couronnement, à l’aide du ruban ORCON F.
Raccord de la membrane DA au liteau, à l’aide d’ORCON F.

6. Raccord à la rive, Alternative n°1
Joint du voligeage sur le dernier chevron.
A travers ce joint, la membrane DA est amenée sur le côté intérieur du voligeage et collée sur le côté supérieur du couronnement du mur pignon recouvert de mortier avec la colle ORCON F.

7. Raccord à la rive, Alternative n°2
Dans le cas d’un mur pignon enduit, raccorder pro clima DA à l’enduit avec ORCON F.

8. Raccord à la rive, Alternative n°3
Dans le cas d’un mur maçonné qui doit être enduit par la suite, fixer CONTEGA PV au mur avec de la colle de raccord et raccorder la membrane DA au ruban adhésif.
Le nontissé doit être incorporé à la couche intermédiaire de l’enduit sur une largeur d’au moins 1 cm.

9. Raccord au pied de versant, en cas de chevrons apparents (en queue de vache)
Réaliser le collage étanche à l'air de DA sur la
sablière avec ORCON F.
Pour l'étanchéité à l'air de la fente entre la sablière et le couronnement, utiliser une bande de frein-vapeur (exemple : pro clima DA-S) et ORCON F.

10. Raccord au pied de versant en cas de chevrons apparents continus
Du côté intérieur, poser entre les chevrons une planche de fermeture en panneau dérivé du bois, puis la raccorder avec TESCON PROFECT au mur et aux chevrons.
Si le support est en béton rugueux, appliquer éventuellement ORCON F sous le ruban.
Interrompre le voligeage au-dessus de la planche de fermeture et y coller DA.

11. Raccord au pied de versant en cas de chevrons apparents continus : autre possibilité
Du côté intérieur, appliquer entre les chevrons une bande frein-vapeur, p. ex. DA-S, puis la raccorder avec TESCON PROFECT au mur et aux chevrons.
Si le support est en béton rugueux, appliquer éventuellement ORCON F sous le ruban.
Coller le voligeage au-dessus de la bande frein-vapeur avec un double cordon de colle sur
le chevron et avec la membrane DA.

12. Montage de la butée de profondeur
Profondeur carottage = épaisseur d'isolant -1cm.
Monter la butée dans la couronne du carottier, bien la fixer.
Après le montage, vérifier le réglage de la profondeur.
Conseil : marquer la profondeur de carottage sur l'extérieur de la couronne de carottier, pour mieux la repérer.

13. Forage de l'écran de sous-toiture et du panneau isolant
Percer d'abord en marche à gauche l'écran de soustoiture, puis en marche à droite l'isolant jusqu'à la butée de profondeur.
Conseil : des mouvements de va et vient répétés de la couronne de carottier facilitent le passage de la pointe de centrage à travers le voligeage intérieur.

14a. Enlèvement de l'isolant et des restes d'isolant
Visser le tire-bouchon dans la carotte d'isolant, puis retirer celle-ci.

14b.
Enlever les restes d'isolant à l'aide du racloir.
Si l'isolant est doublé sur la face inférieure, retirer également ce doublage.
Attention ! Ne pas endommager le frein-vapeur.

15. Forage du frein-vapeur et du voligeage
Forer d'abord le frein-vapeur en marche à gauche, à l’aide d'une scie à cloche de 133 mm, puis le voligeage en marche à droite.

16. Préparation de la manchette
Appliquer la colle d’étanchéité ORCON LINE sur la bride inférieure et ORCON F sur la bride supérieure.

17. Insertion de la manchette
Mettre la manchette en place et appliquer la colle d'étanchéité ORCON F sous la bride supérieure.
Fixer fermement la manchette par le bas, à l'aide de l'écrou de blocage.

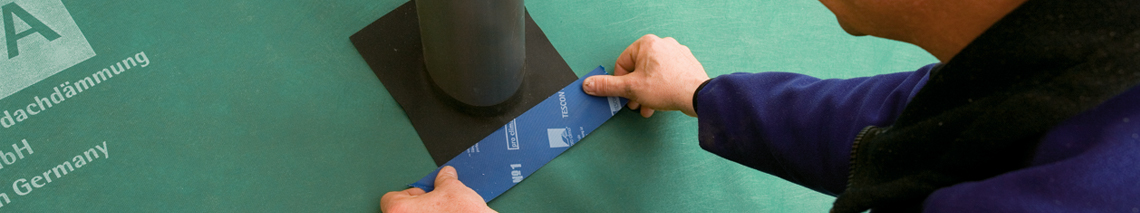

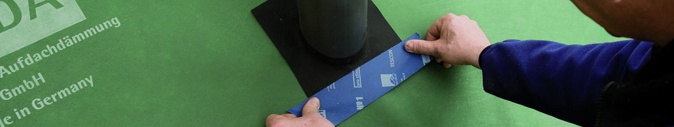

18. Réalisation du raccord à l'écran de sous-toiture
Poser la bride supérieure à plat sur l'écran de soustoiture.
En même temps, serrer les serre-câbles au fur et
à mesure, pour fixer la manchette.
Réalisation de l'écoulement transversal de l'eau.
En amont du passage de la manchette, fixer un déflecteur qui garantit l'écoulement transversal de l'eau vers le contre-lattage adjacent.
Conditions générales
La membrane DA est à poser avec le côté filmé (inscription) tourné vers la personne qui la met en oeuvre.
Elles est à poser tendue et sans flottement parallèlement ou perpendiculairement à l'égoût.
La pose parallèle à l'égoût est préférable pour le bon écoulement de l’eau durant la phase de construction.
Le poids de l'isolant doit être soutenu par le voligeage.
Les collages étanches à l'air sont uniquemement possibles moyennant une pose sans plis des frein-vapeurs. Evacuer rapidement l'excès d'humidité de l'air ambiant (p. ex. durant la phase de construction) par une ventilation systématique et constante. Les courants d'air occasionnels ne suffisent pas à évacuer rapidement du bâtiment les grandes quantités d'humidité dues aux travaux de construction; installer éventuellement un déshumidificateur de chantier.
Pour éviter la formation de condensation, la mise en œuvre de l'isolation thermique devrait se faire immédiatement après le collage étanche à l'air de la bande DA. Cela s'applique tout particulièrement aux travaux en hiver.
Fixation
- Veiller à un chevauchement des lés sur au moins 10 cm.
- La fixation au niveau du chevauchement des membranes se fait à l'aide d'agrafes larges de 10 mm et longues de 8 mm au moins. Fixer les lés uniquement dans les zones protégées, au niveau des chevauchements. Respecter un écart maximal entre les fixations de 10 à 15 cm.
Autres remarques
Les faits exposés ici font référence à l’état actuel de la recherche et de l’expérience pratique. Nous nous réservons le droit de modifier les constructions recommandées et la mise en œuvre et de perfectionner les différents produits, avec les éventuels changements de qualité qui y seraient liés. Nous vous informons volontiers de l’état actuel des connaissances techniques au moment de la pose.
Pour plus d’informations sur la mise en œuvre et les détails de construction, veuillez consulter les documents de conception pro clima. Veuillez suivre également les recommandations de la matrice d‘application actuelle de pro clima.
