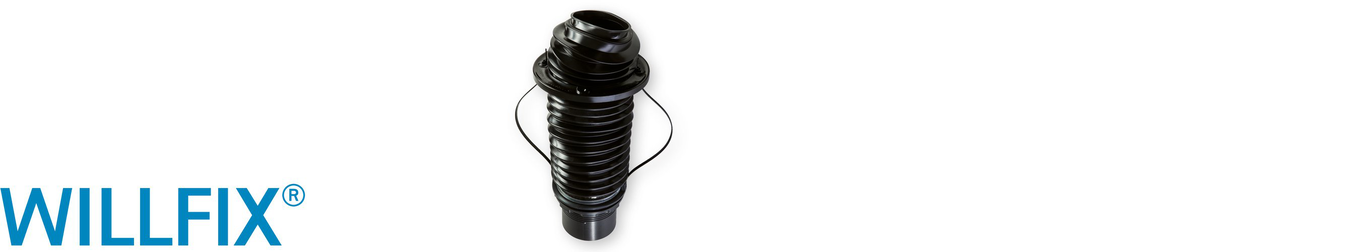

Passage de conduits avec bride d'étanchéité à l'air et au vent pour des isolations sur toiture résistantes à la pression



Avantages

  • Isolation sans vide : les ouvertures précises sont remplies intégralement par les manchettes
  • Raccord étanche à l'air fiable à la couche frein-vapeur et d'étanchéité à l'air à l'intérieur
  • Raccord simple à la couche d'étanchéité au vent à l'extérieur
  • Mise en oeuvre rapide et soignée
  • Pour conduits d'un diamètre de 100 à 120 mm
  • Pour épaisseurs d'isolation de 80 à 300 mm


Application

Réalisation soignée et durablement fiable de passages de conduits étanches à l'air et au vent, dans le cas d'isolations sur toiture avec des isolants résistant à la pression (fibres de bois, EPS et PUR).

  Tissu
Matériau PVC / PP
Propriété Valeur Réglementation
Couleur noir
Epaisseur de l'isolant 80 à 300 mm
Diamètre extérieur 110 mm / 125 mm
Diamètre intérieur 125 mm
Réaction au feu Euroclasse E
Résistance à la température stable entre -40 °C et +80 °C

Galerie de photos

Conditions générales

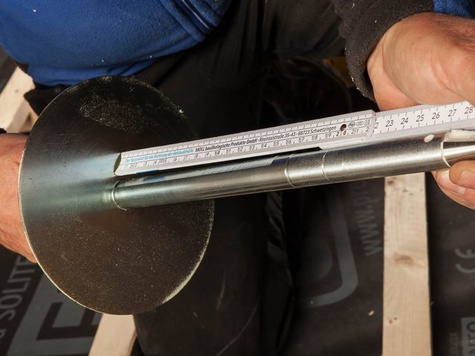

Les percements nécessaires peuvent seulement être réalisés avec l'outil de montage WILLFIX. En outre, pour le percement de l’isolant et du voligeage intérieur, il faut une perceuse puissante dotée d’une poignée supplémentaire et d’un système de rotation dans les deux sens. Lors du percement, veiller à ne pas dépasser la vitesse de rotation maximale de 80 tours/minute.

La face inférieure de l’isolant doit comporter une couche frein-vapeur et d’étanchéité à l’air (p. ex. pro clima DA ou INTESANA) ou des panneaux dérivés du bois collés de manière étanche à l’air, afin de permettre la fixation étanche à l’air de la manchette.

Le raccord intérieur étanche à l’air peut être facilement réalisé à l’aide de la colle de raccord étanche à l'air en rouleau ORCON MULTIBOND.
Le raccord étanche au vent des écrans de sous-toiture se fait à l’aide de la colle de raccord ORCON F.
Sur les panneaux de sous-toiture en fibres de bois, il faut d’abord appliquer la sous-couche TESCON PRIMER. Procéder ensuite au collage drainant à l’aide du ruban adhésif tout usage TESCON VANA. Dans les deux cas, prévoir au-dessus de WILLFIX une gouttière qui dévie l’humidité vers le contre-lattage adjacent.

Supports

Extérieur : panneaux isolants résistant à la pression, p. ex. fibres de bois (avec ou sans écran de sous-toiture), EPS et PUR.

Intérieur : support solide en voligeages ou panneaux dérivés du bois.

Art. n° Code GTIN Contenu Poids
 DOP 16470 4026639164704 1 pcs 1,5 kg
 DOP 16471 4026639164711 10 pcs 13,6 kg
1: UE pro non disponible en quantité fractionnée
